4色环电阻对照表(怎样识别色环电阻)

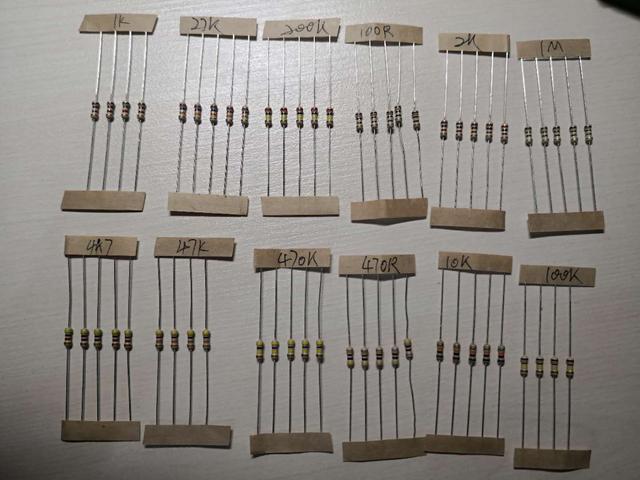

CPU的很多部件都是由各种阻值的电阻组成的，因为我选择的是一个色环电阻，就是在电阻表面涂上一定的色环来代表这个电阻的阻值。所以需要用色环快速识别电阻的阻值作为储备知识，不然插在面包板上的一堆电阻很快就乱了。下图为我展示了电阻的实拍。
四色环电阻计算:
环形电阻器有三种:四色、五色和六色。我选择的是四色环形电阻，所以下面是四色电阻的计算方法。
四环电阻前三环的颜色范围是:黑色0棕色1红色2橙色3黄色4绿色5蓝色6紫色7灰色8白色9；第四环的颜色范围是:金色5%，银色10%，无20%，代表误差。每个色环的含义如下:
第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
四色环电阻计算示例:

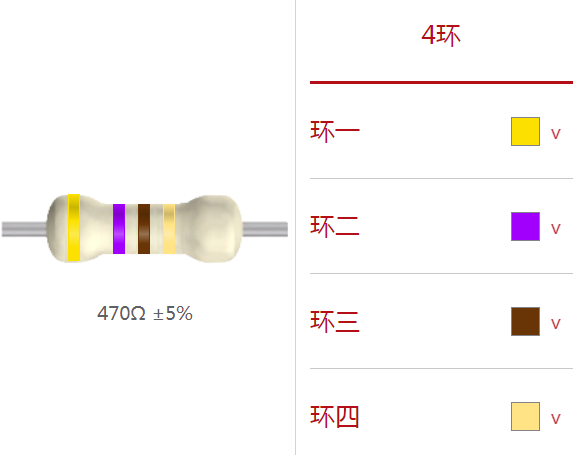

如下图，四色环形电阻，环1是黄色4，环2是紫色7，环3是棕色10的1次方，环4是金色5%。因此，电阻为470ω±5%。
如何判断哪边是环一:
上图的色环没问题，很容易看出哪边是头。但是有些电阻(比如我买的那种)两个凸出的部分都有颜色，这个时候也很好处理。有两种方法:
环四一定是金色、银色、无色，因此看到这三个颜色就一定是环四环一和环二的距离一般小于环四和环三的距离。
这两种方法都可以选择。一般电阻体积很小，肉眼很难观察到距离。看颜色最方便最靠谱。
