在智能穿戴产品中，腕带式智能手表和智能手环基于运动健康监测功能的应用，受到新一代年轻人的喜爱。其中智能手环以轻薄的机身设计，近乎无感的佩戴体验，相对更优惠的价格，产品销量不断增加。

但在目前的智能手环产品中，mi band经过几代产品的不断迭代升级，已经拥有了大量的用户，最新产品的发布会吸引大量消费者的关注。近期，mi band 7和7Pro相继上市，屏幕尺寸和功能进一步提升，带来了更好的用户体验。

我爱音频网对最近发布的mi band 7和上一代mi band 6都进行了详细的拆解报道。这次根据拆解报告，分享一下两款产品在外观设计和内部结构配置上的异同~

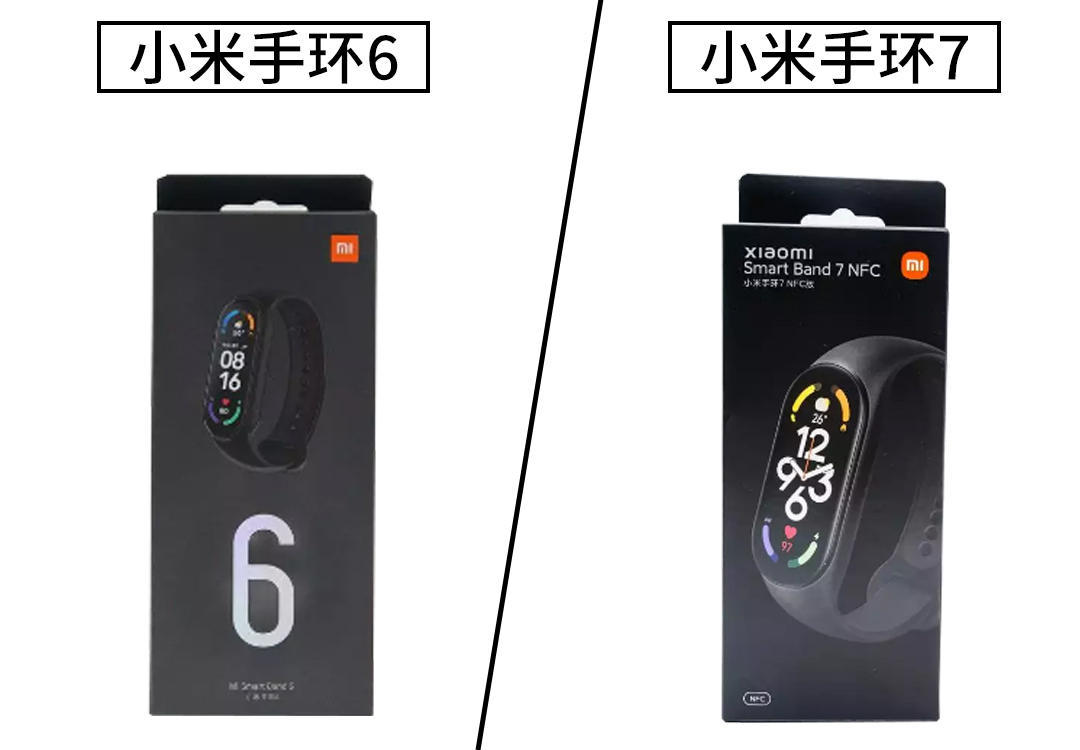

一、产品外观包装

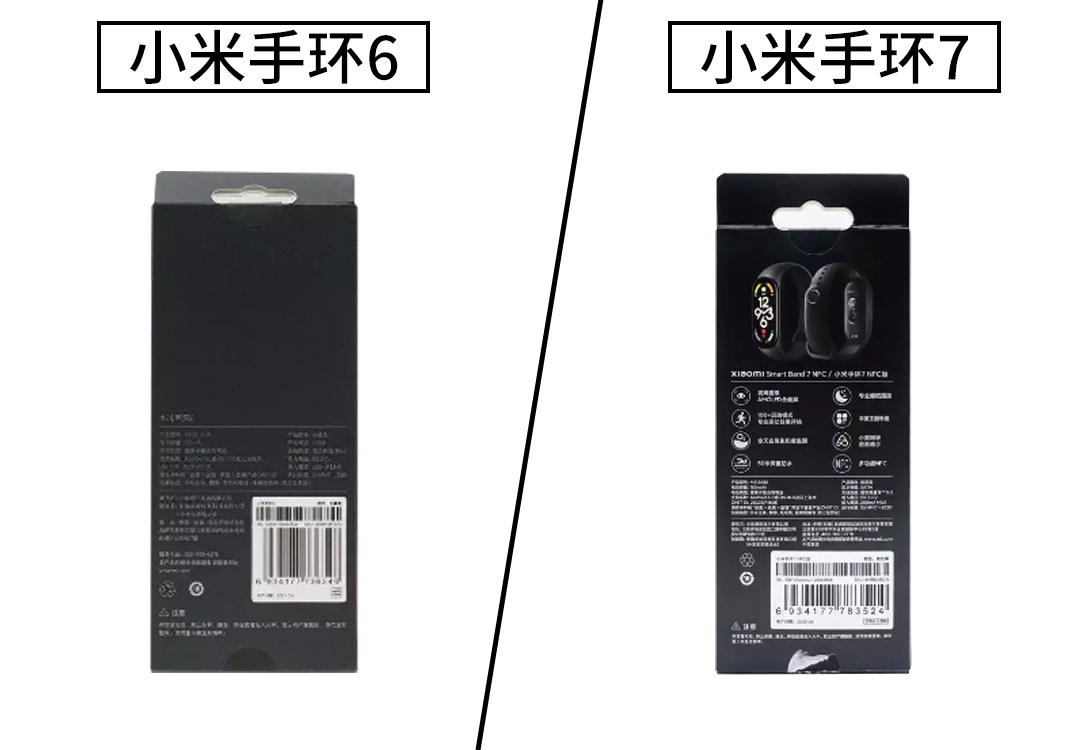

Mi band和mi band 7包装盒采用mi band系列经典设计，黑色背景，银色字体，展现手环的设计、产品型号和品牌LOGO。不同的是，mi band 7采用了全新的“小米”LOGO，产品外观展示突出了此次升级的屏幕区域。

产品参数

6米波段参数信息，产品型号:XMSH15HM，电池容量:125mAh，产品颜色:石墨黑，防水等级:5ATM，无线连接:低功耗蓝牙5.0，输入电压:DC5.0V，输入电流:250mA MAX；委托方:小米通讯技术有限公司，制造商:安徽华米信息技术有限公司(小米生态链企业)。

7米波段参数信息，型号:M2130B1，电池容量:180mAh，产品颜色:夜暗，防水等级:5ATM，无线连接:低功耗蓝牙5.2，输入电压:DC5.0V，输入电流:250mA MAX；委托方:小米通讯技术有限公司，制造商:安徽华米信息技术有限公司(小米生态链企业)。

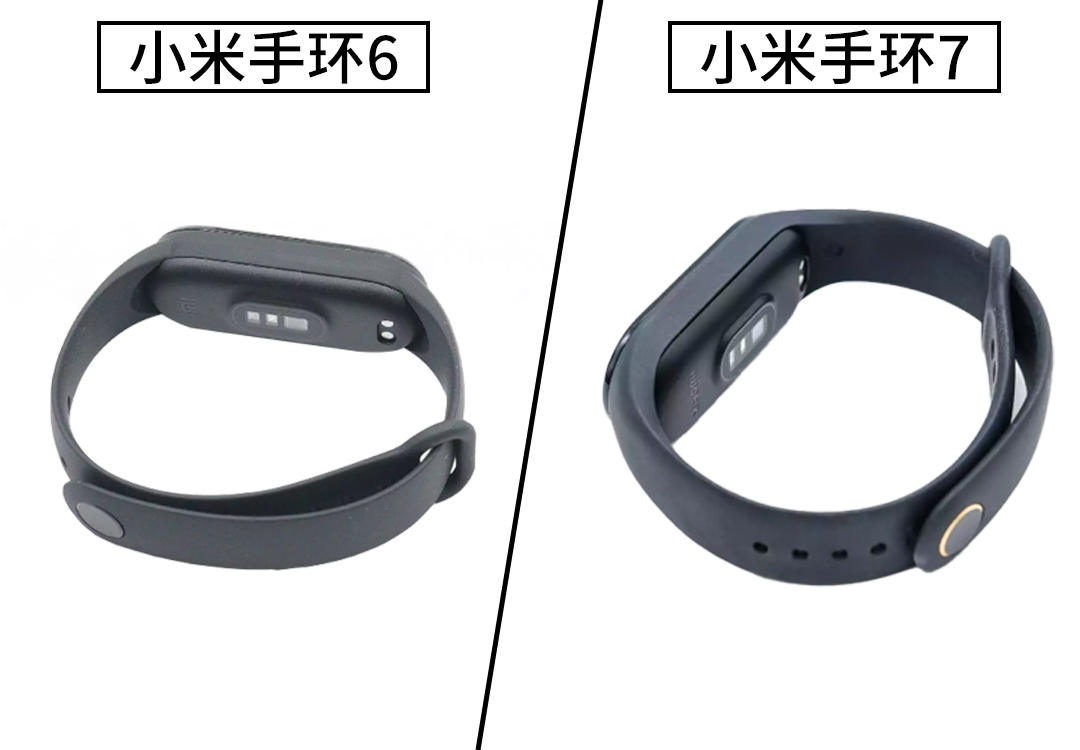

外观

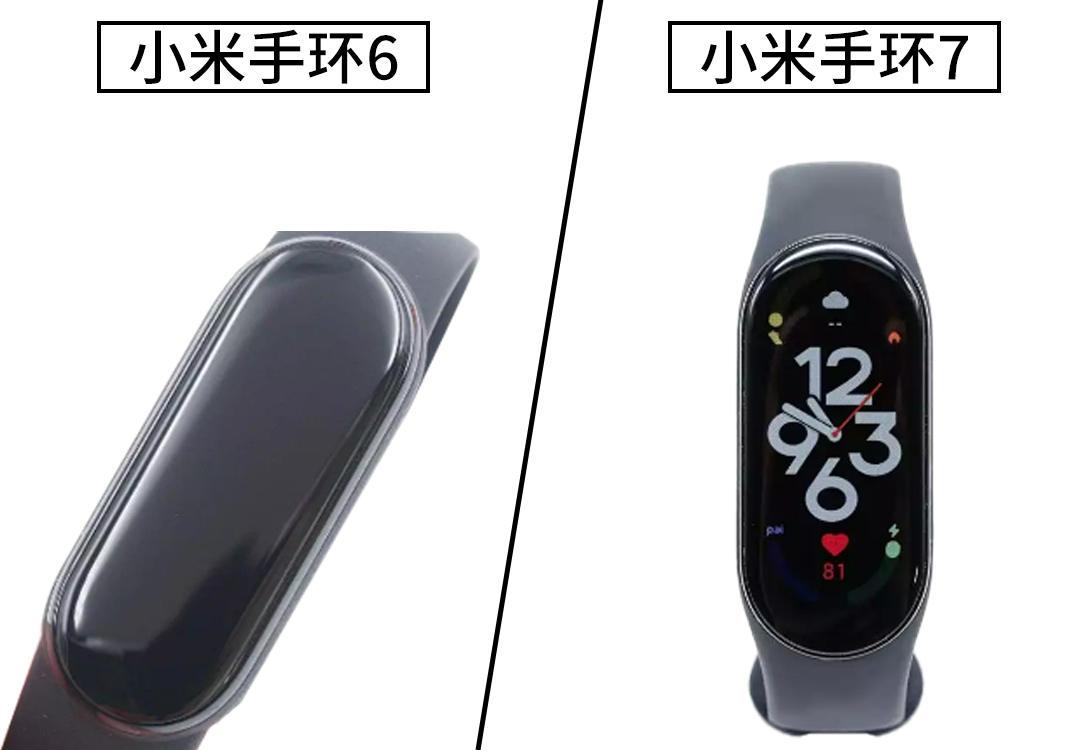

外观设计方面，新一代米band 7延续了一贯的家族式设计风格，表带和表盘依然沿用了易拆卸的结构设计。TPU抗菌腕带舒适亲肤，按扣固定，使用方便。

mi band 7的屏幕尺寸在mi band 6中从1.56英寸升级到了1.62英寸，分辨率也从152×486升级到了192×490。可视面积增加了25%，观感更加细腻流畅。此外，增加了mi band用户一直渴望的AOD信息屏显示功能，并定制了许多信息屏显示图案。

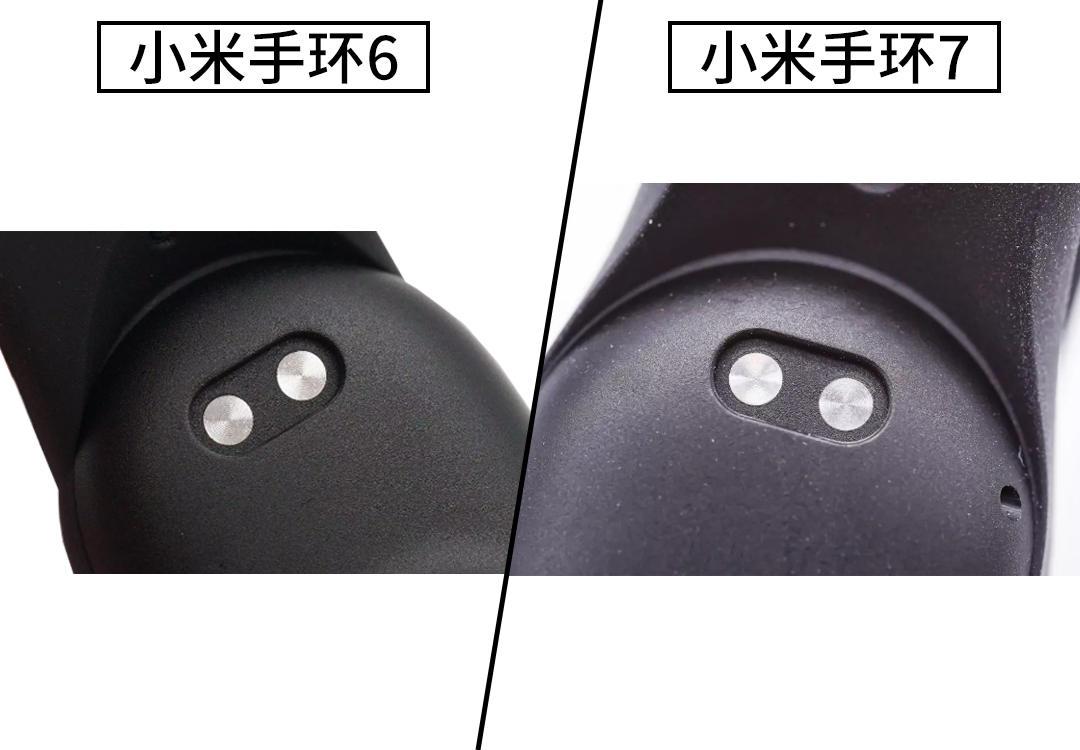

充电盒接口

Mi band 6和mi band 7在充电上采用了相同的磁性接口，两款产品的充电线可以共用，使用方便。

重量

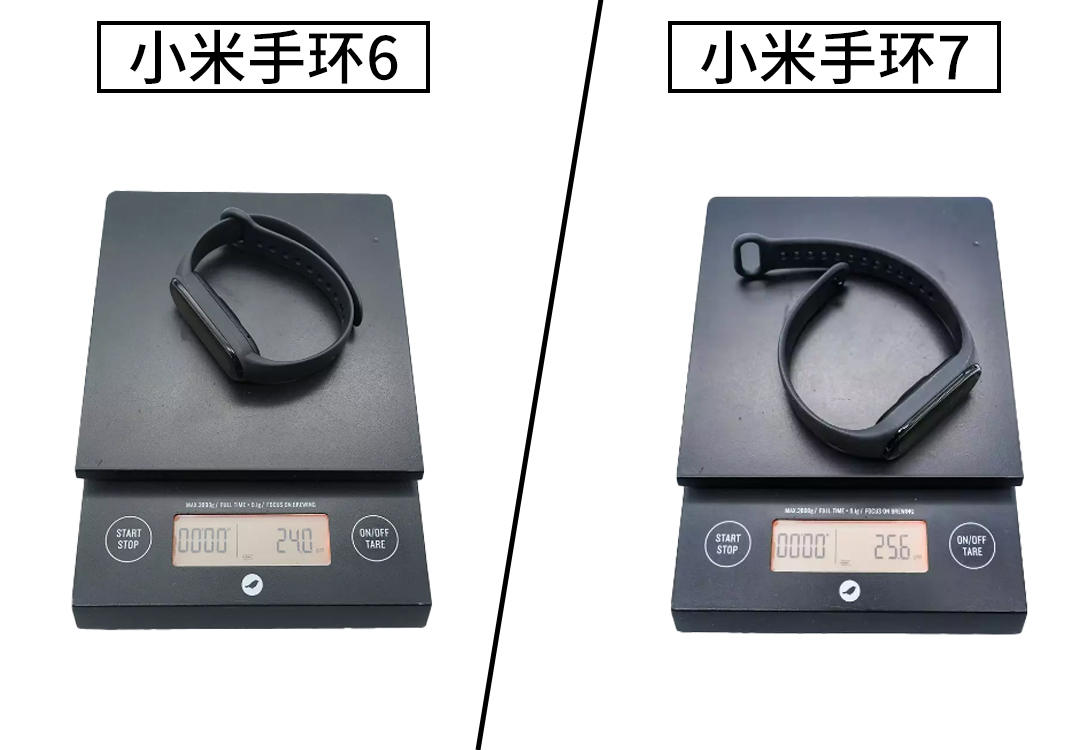

根据我爱音频网的测量，mi band 6真机重量约为24.0g，mi band 7整机重量约为25.6g屏幕尺寸的升级也带来了体积和重量的增加，但重量控制一直很出色，仅略有增加。

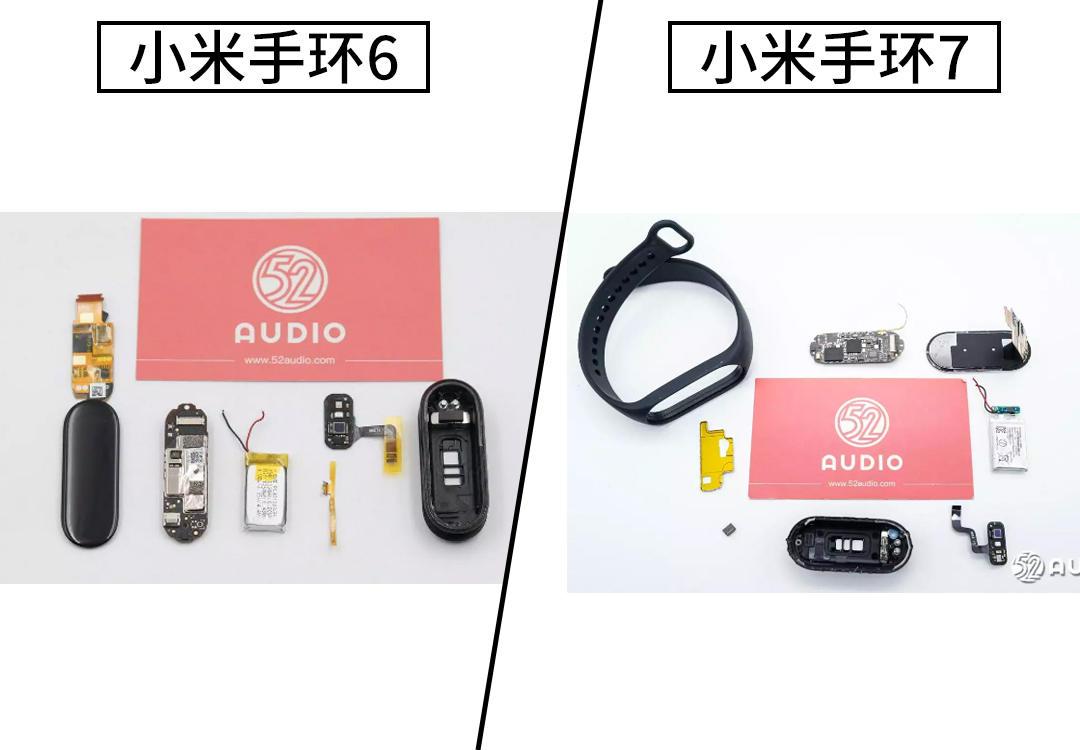

二、内部结构设计

内部设计方面，mi band 6和mi band 7一脉相承，屏幕、主板、电池、传感器模组层层堆叠，集成度很高。而且部件之间多采用连接器连接，提高了装配的便利性。

三、主要配置信息电池

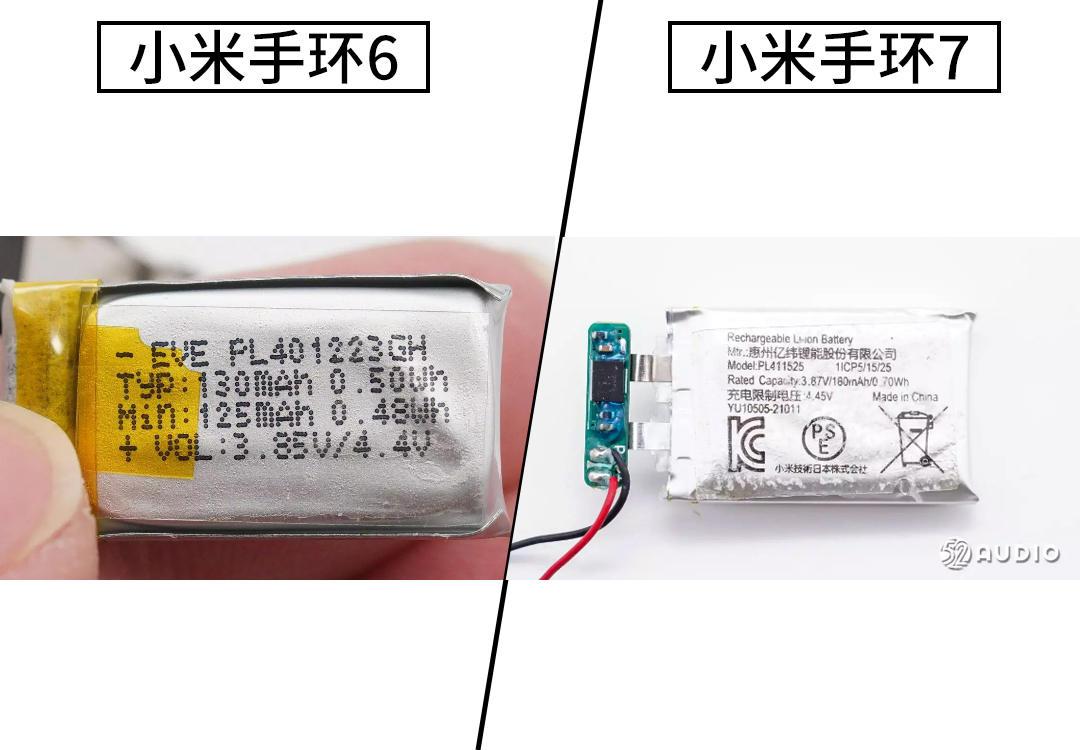

6 mi波段内置锂离子电池型号:PL401223GH，典型值:130mAh/0.5Wh，最小值:125mAh/0.48Wh，电压:3.85V/4.4V，来自EVE亿威锂能。

7 mi波段内置锂离子电池型号:PL411525，额定电压:3.87V，充电极限电压:4.45V，容量:180mAh/0.70Wh，同样来自惠州市亿纬锂能有限公司。

传感器模组

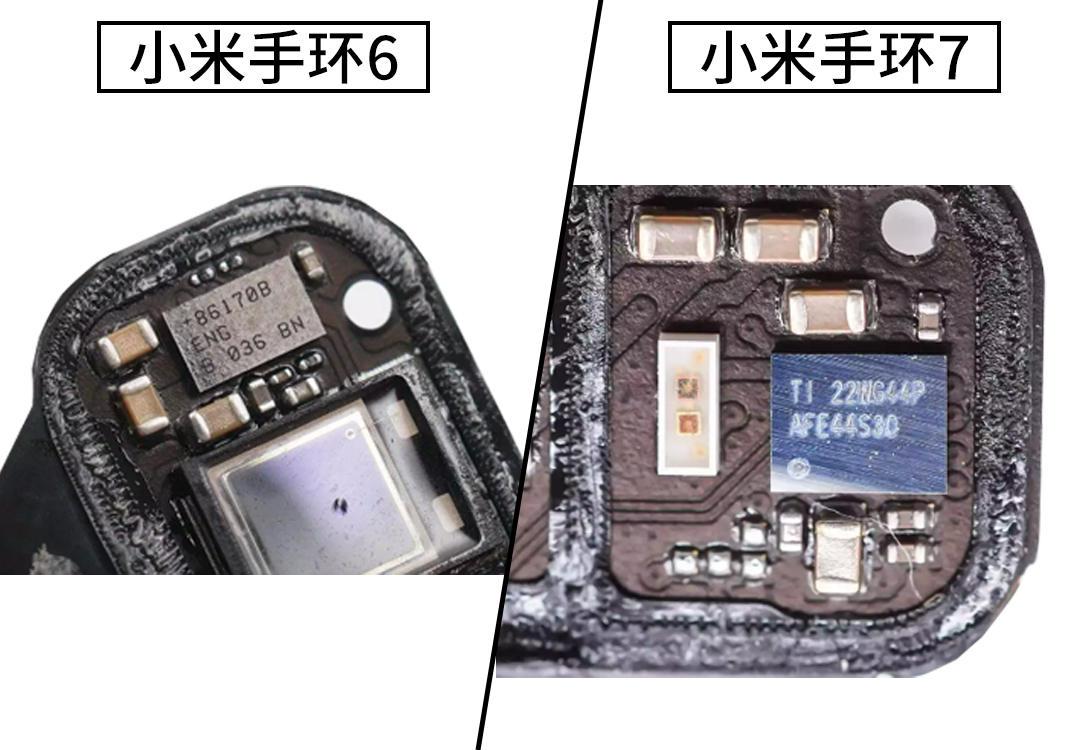

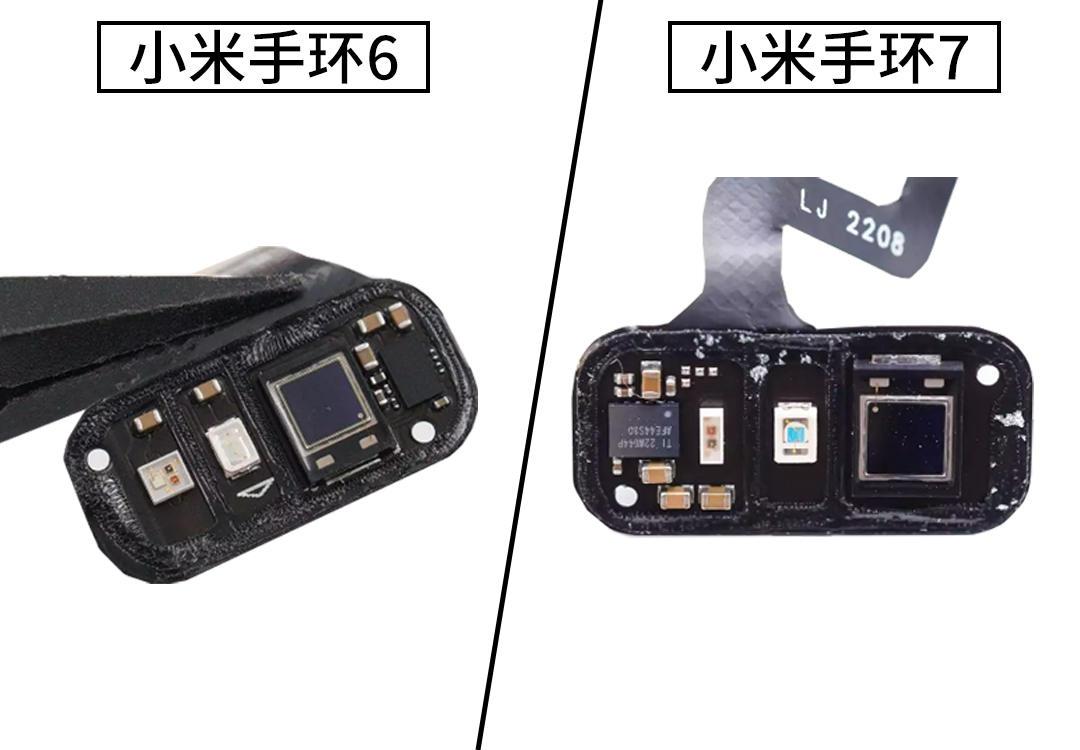

Mi band 6和mi band 7传感器模块配备了血氧和心率检测LED灯、用于接收光线的传感器和一个前端芯片。

Mi波段采用了Maxim MAX86170B超低功耗光学数据采集系统和传感器前端IC。有发送和接收通道。在发射器端，MAX86170B有四个LED驱动器输出引脚，可以通过三个大电流8位LED驱动器进行编程。

在接收器端，MAX86170B具有低噪声电荷集成前端，包括20位ADC和同类最佳的环境光消除(ALC)电路。它具有低功耗、紧凑尺寸、易用性和灵活性，适合各种光学传感应用，如脉搏氧饱和度和心率检测。

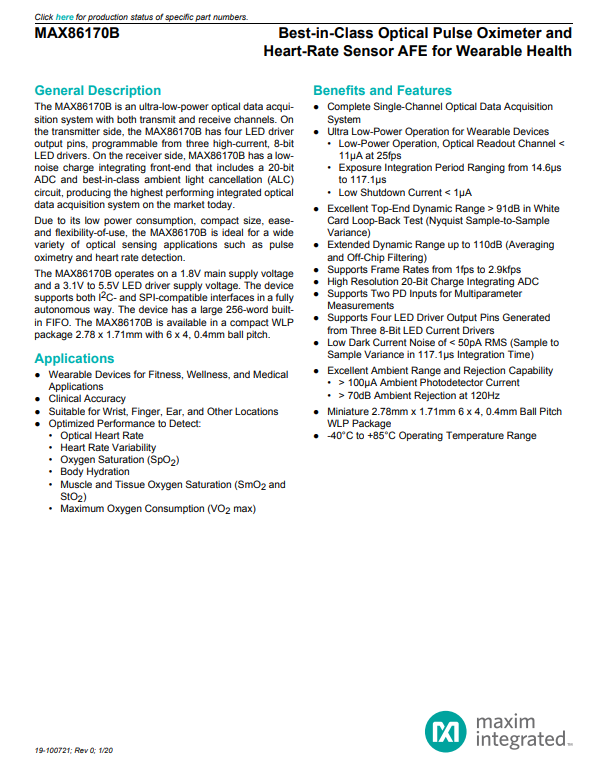

Maxim MAX86170B详细资料图。

Mi频段采用TI德州仪器AFE44S30模拟前端，面向光学生物传感应用，如心率监测(HRM)、外周毛细血管血氧饱和度(SpO2)测量等。该设备支持多达八个可切换发光二极管(led)和四个光电二极管。最多可以定义24个信号相位，并且可以以同步方式从每个相位采集信号。

光电二极管的电流通过跨阻放大器(TIA)转换成电压，并通过模数转换器(ADC)数字化。ADC代码可以存储在一个128样本FIFO模块中。FIFO可以通过SPI接口读取。这款AFE还配备了完全集成的LED驱动器，具有8位电流控制功能。该装置发射和接收电路动态范围宽，有助于超小信号电平的检测。

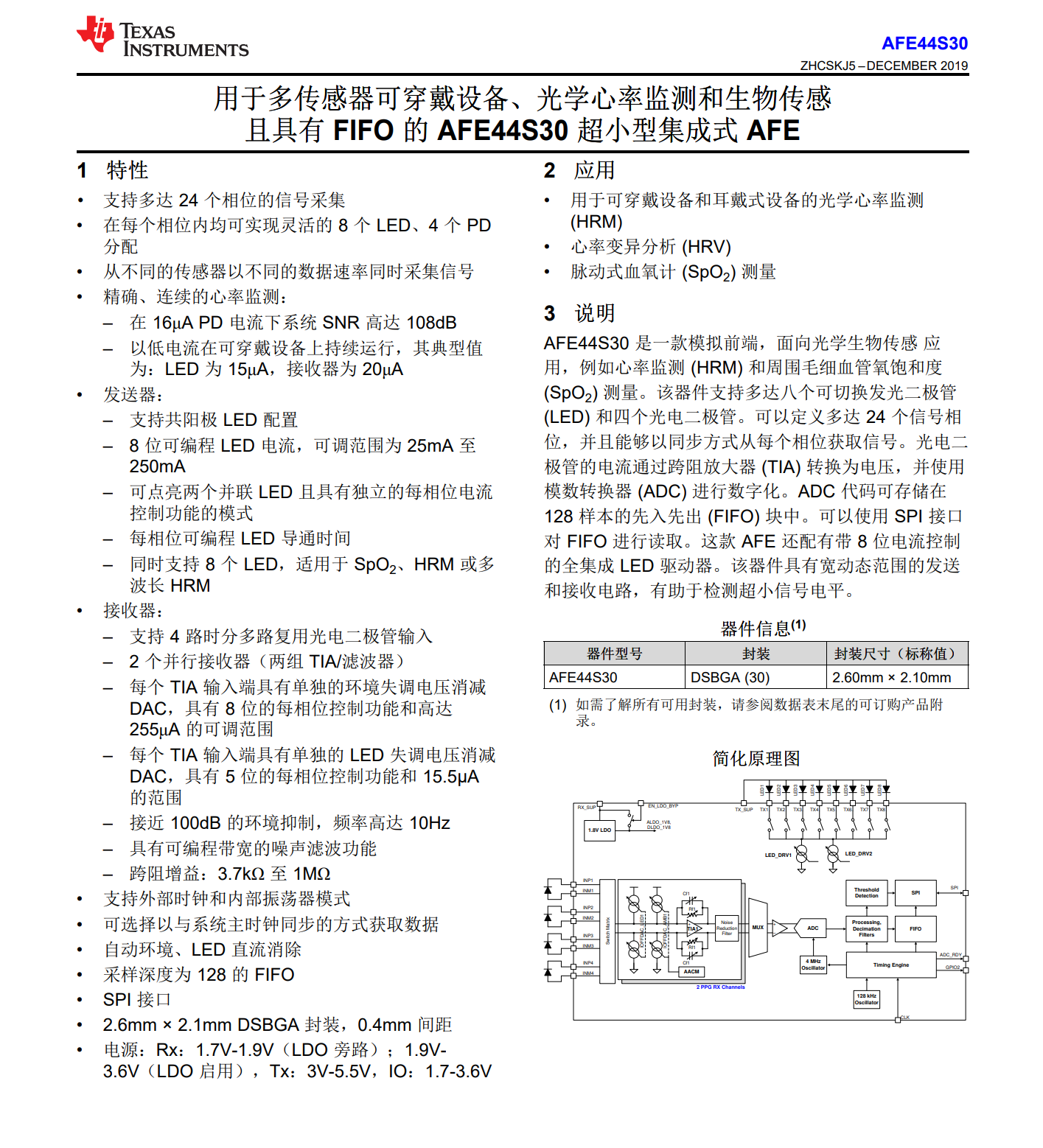

TI德州仪器AFE44S30详细资料图。

蓝牙SoC

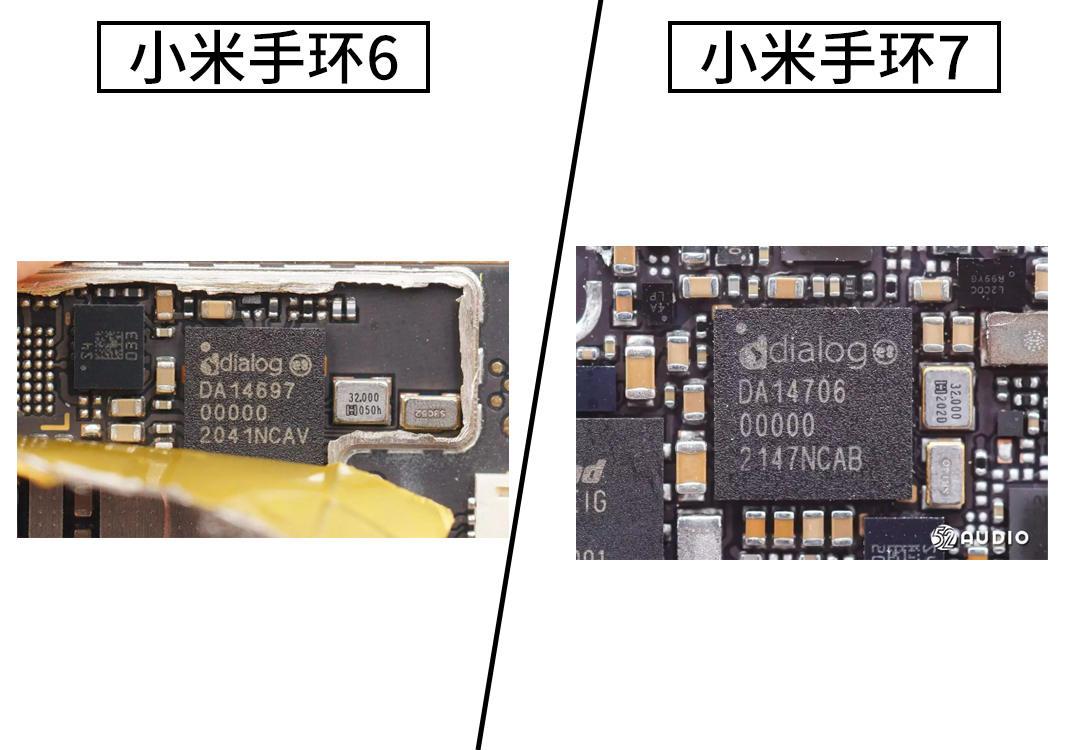

Mi band采用了瑞萨DA14697多核蓝牙SoC配合系统PMU进行无线连接。DA1469x系列基于ARM Cortex M33处理器，为开发人员提供更强的处理能力，用于高端健身追踪器、高级智能家居设备和虚拟现实游戏控制器等密集型应用。它还具有高级电源管理单元，可以控制不同的处理核心并根据需要激活它们。同时，消除了对独立PMIC的需要，并且降低了功耗。

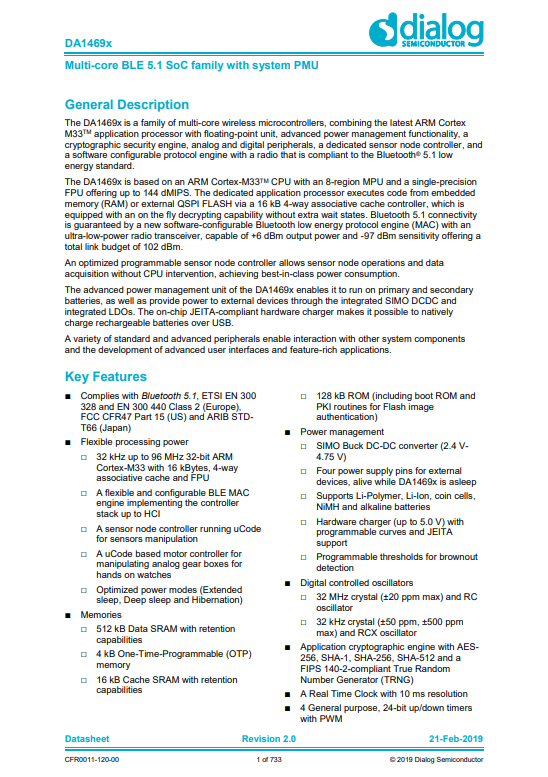

对话框DA14697的详细信息。

7 mi band升级了瑞萨DA14706低功耗蓝牙无线SoC，并在单个芯片上集成了电源管理单元、硬件语音活动检测器(VAD)、图形处理单元(GPU)和低功耗蓝牙连接功能，为智能物联网设备提供先进的传感器和图形功能，以及无缝、超低功耗和永远在线的音频处理能力。

DA14706由Arm Cortex-M33处理器+Cortex-M0+传感器节点控制器组成，集成2D GPU和显示控制器，支持DPI、JDI并行、DBI和单/双/四SPI接口；MAC可配置支持低功耗蓝牙5.2和专有2.4 GHz协议；集成720mA JEITA标准USB充电器，支持可充电锂离子/锂聚合物电池；超低功耗硬件VAD实现无缝和始终在线的音频处理。

陀螺仪

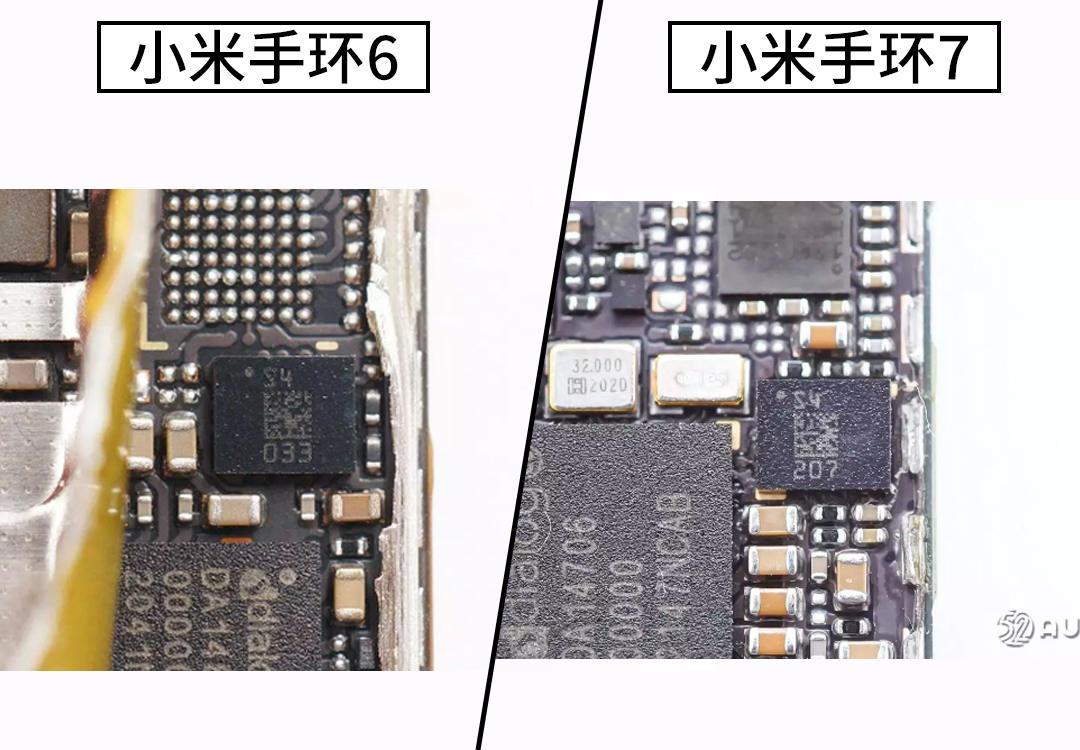

mi band 6和mi band 7都配备了ST意法半导体LSM6DSOWTR的加速度+陀螺仪传感器，用于检测跑步、骑行、跳绳等运动数据。

触摸控制IC

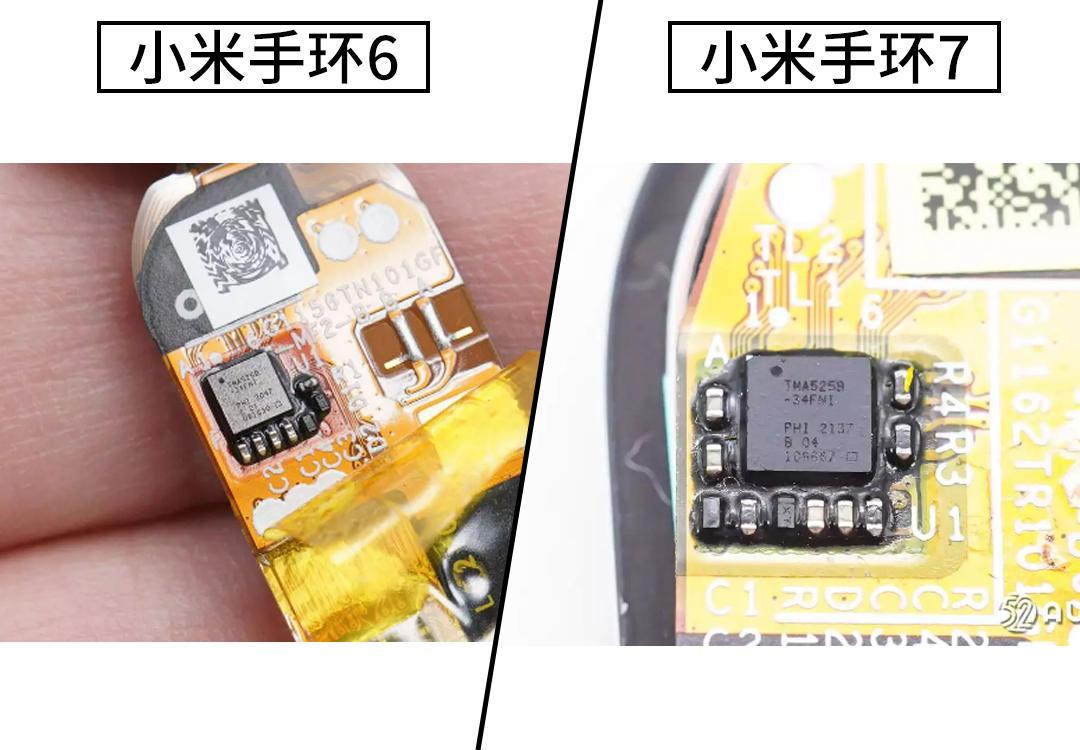

mi band 6和mi band 7均采用Parade TMA525 touch电容式触摸屏控制器，配备32位ARM Cortex CPU寄存器，可配置降噪技术，适用于电池充电器和显示器，支持DualSense防水和湿手指追踪。

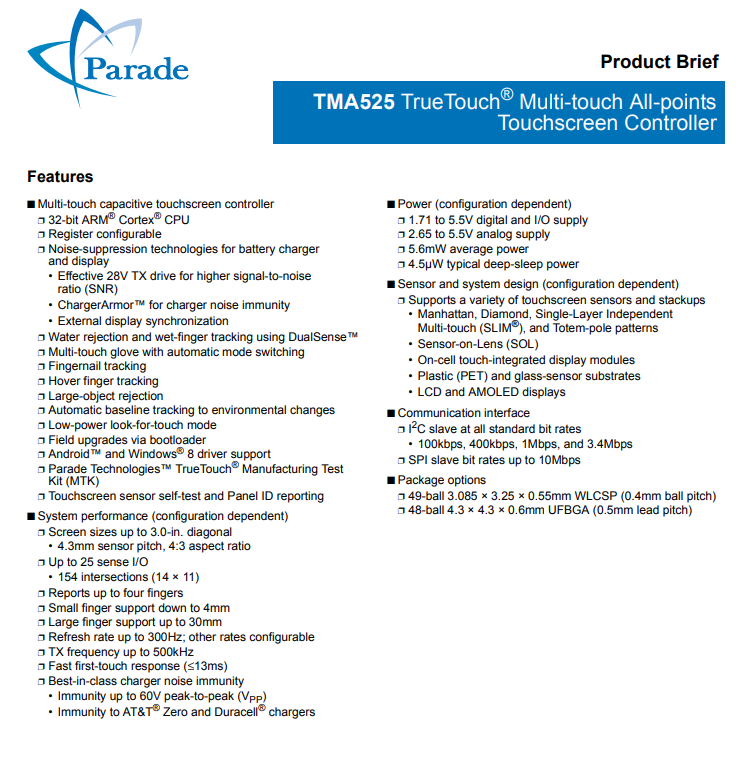

Parapury TMA525详细资料图。

TVS二极管

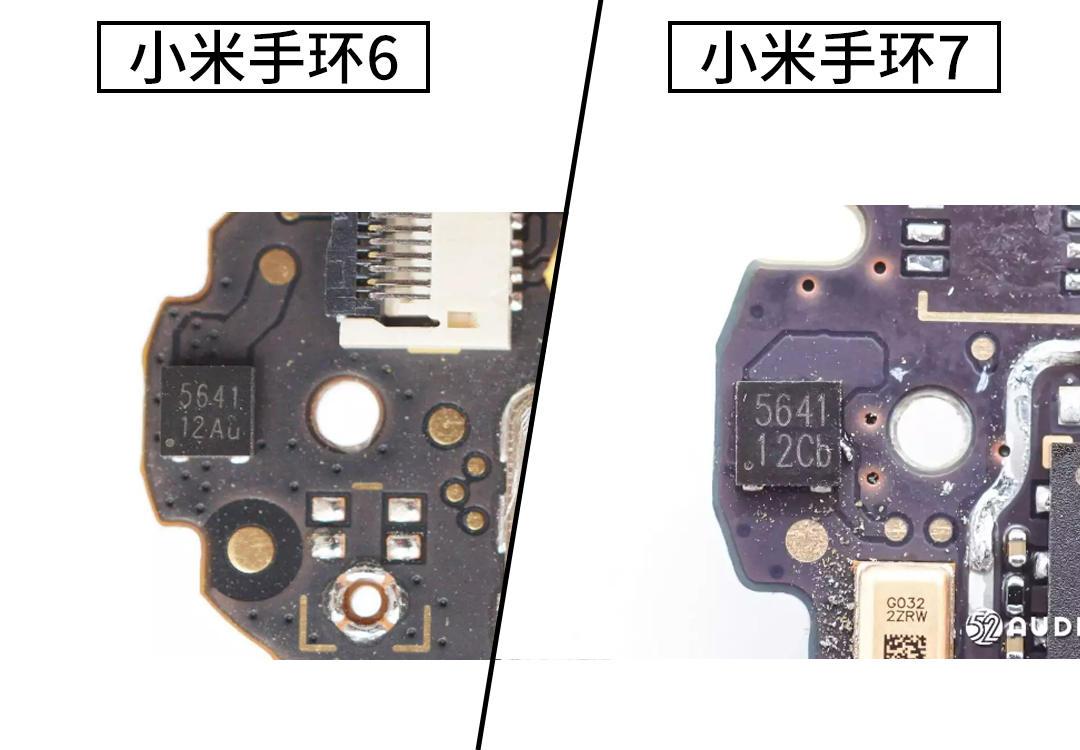

mi band 6和mi band 7输入保护均采用WillSemi Weir ESD5641D12 TVS二极管对充电端子进行静电保护。

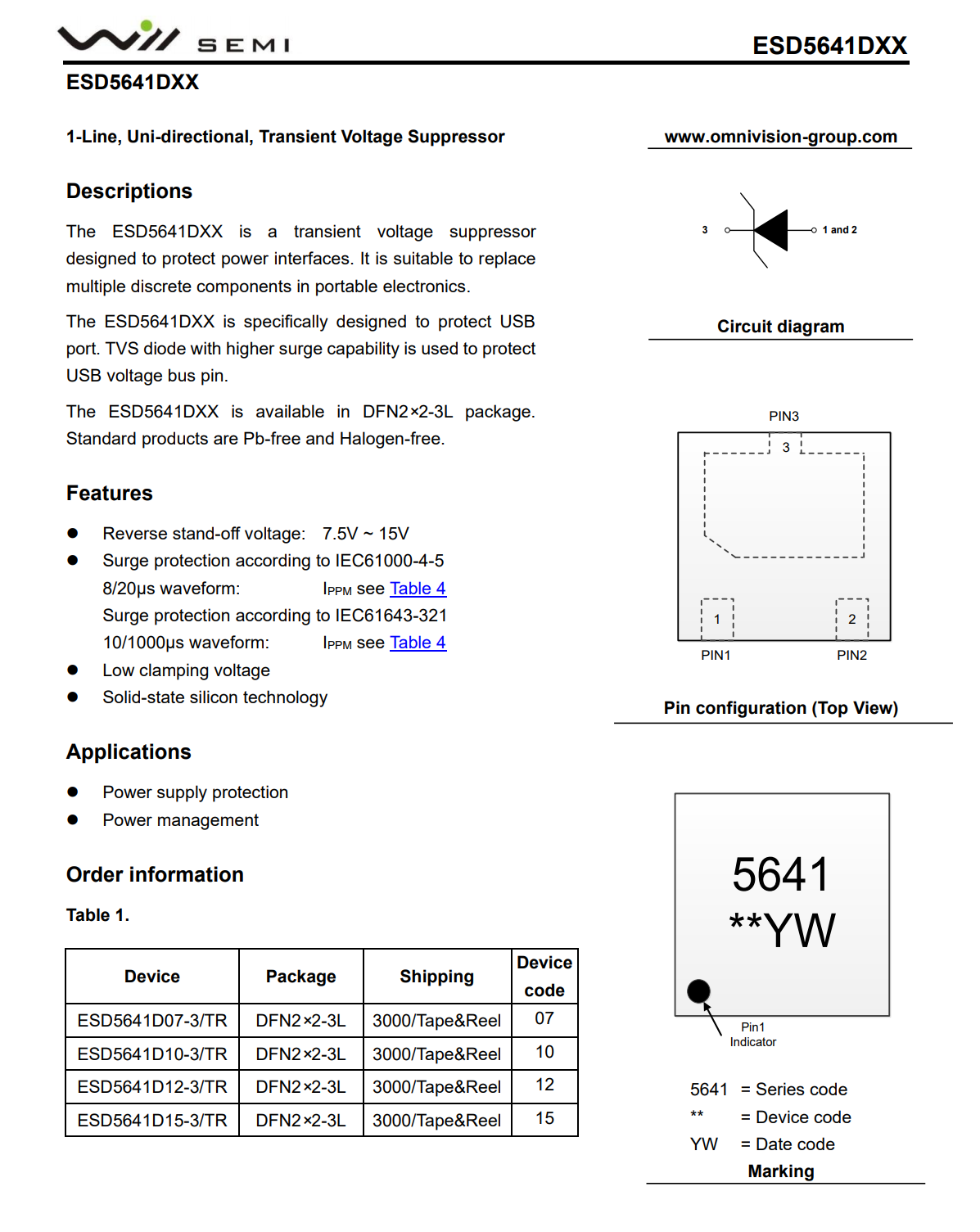

半井ESD5641D12详细资料图。

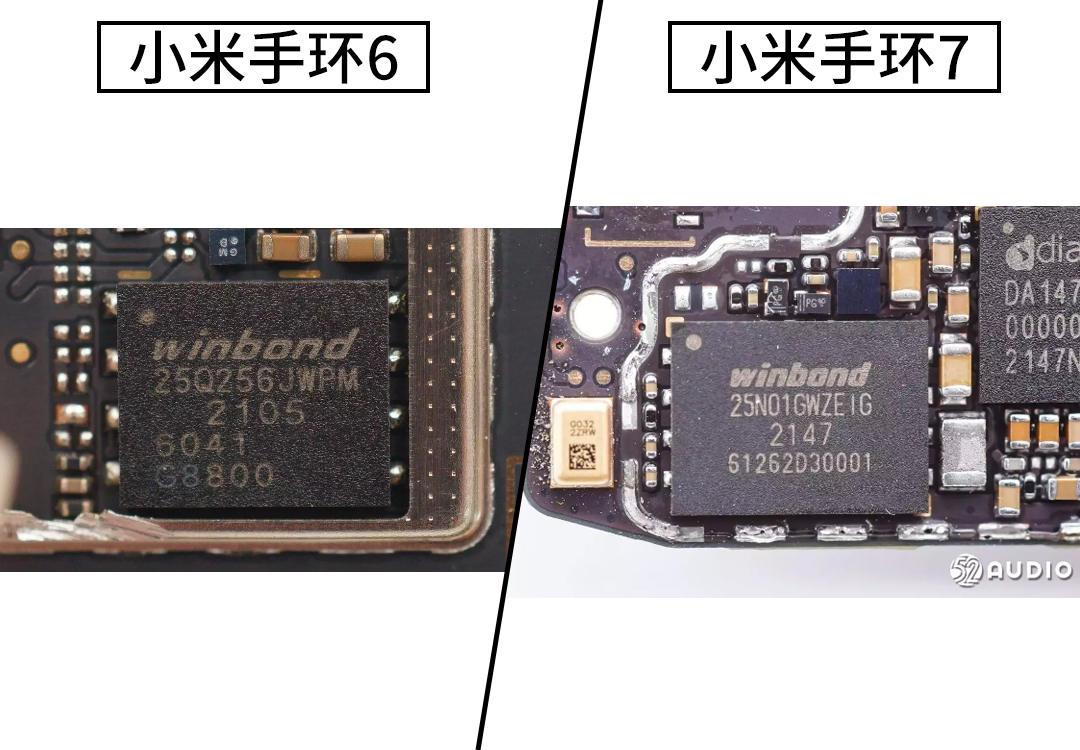

储存器

Mi频段采用华邦Winbond W25Q256MJW 32MB串行NOR闪存，统一4KB扇区，256位串行闪存，带双/四SPI。具有10万次以上的擦除和编程周期，数据保存期20年以上，用于系统数据和用户数据的存储。

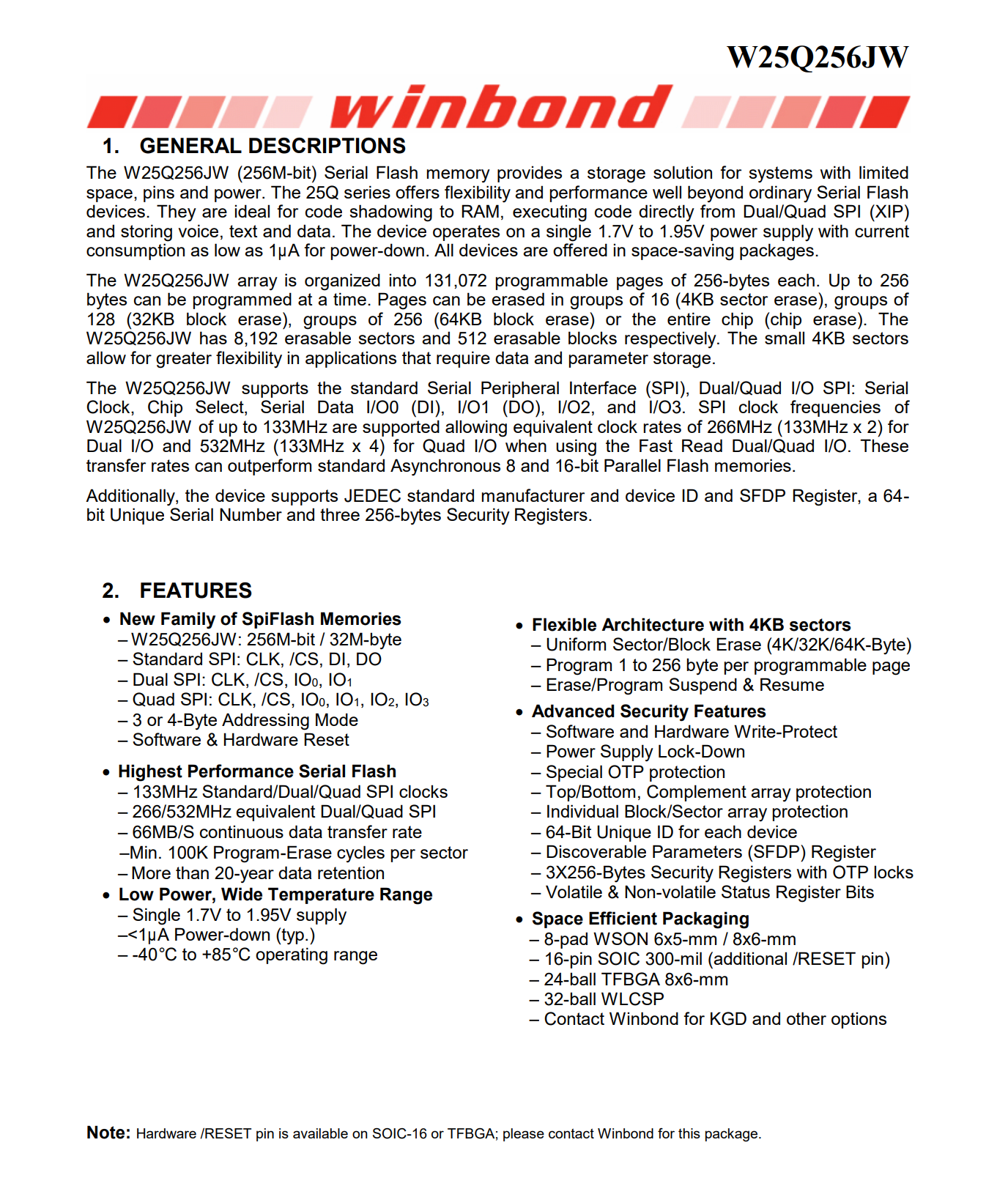

华邦华邦W25Q256JW详细资料图。

Mi band采用华邦25N01GW 128MB串行SLC NAND闪存，擦除编程性能快，擦除编程周期超过10万次，数据存储周期超过10年，用于存储系统数据和用户数据。

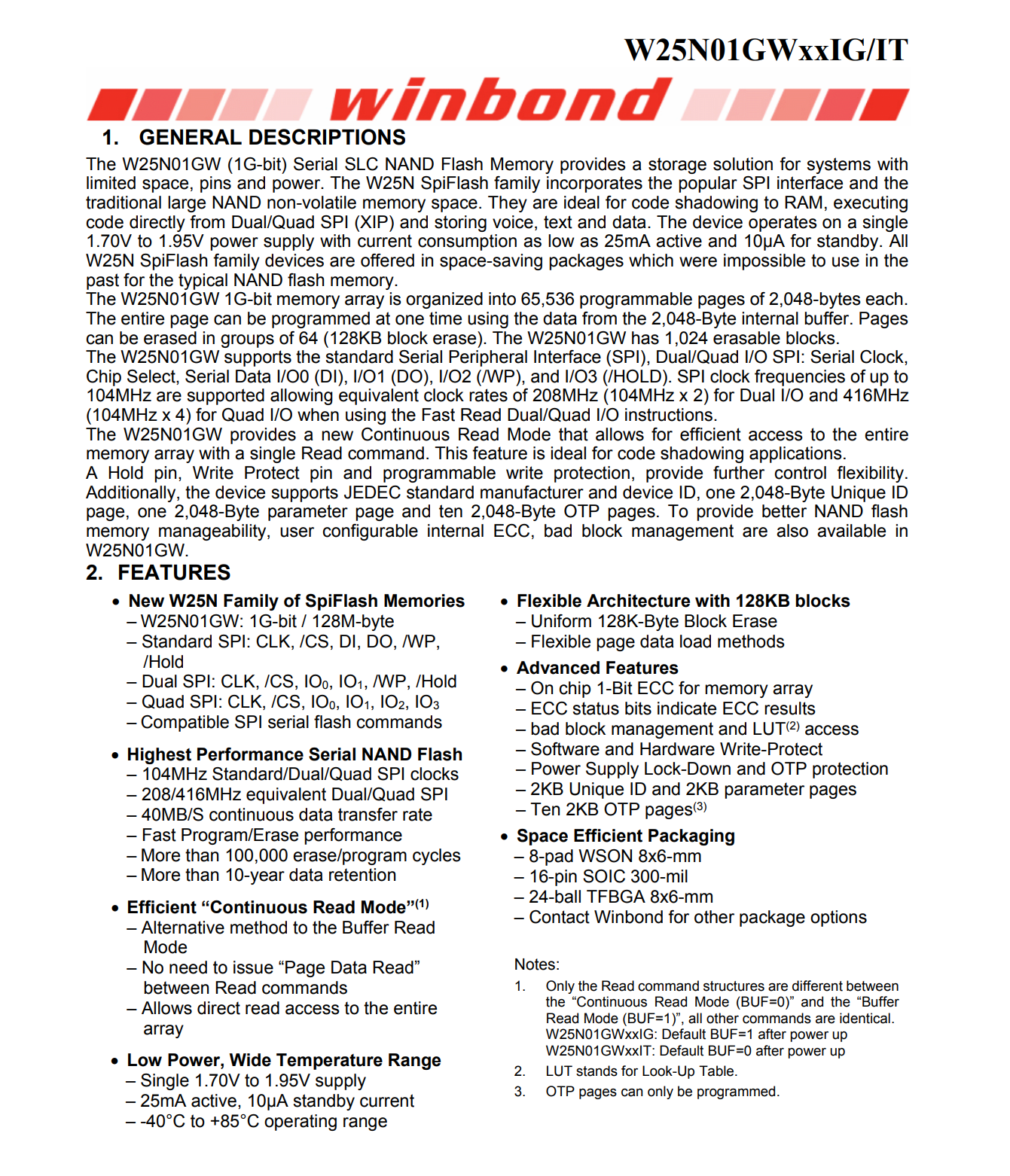

华邦25N01GW详细资料图。

四、我爱音频网总结

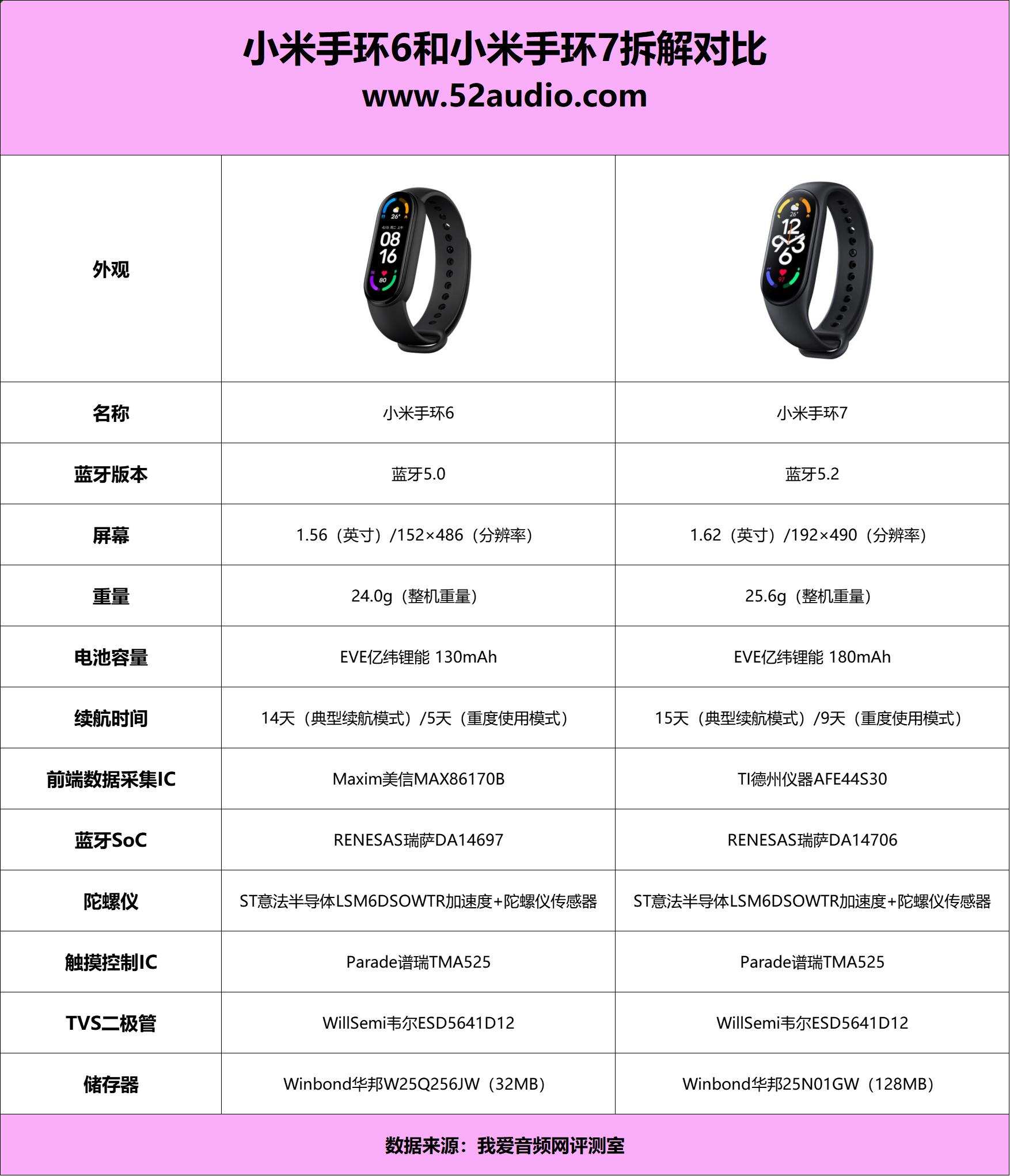

最后附上一张mi band 6和mi band 7的对比表，让你快速了解两款产品的异同。

从本文的拆解和对比可以知道，mi band 7相比mi band 6带来了诸多升级，从而进一步提升用户体验。首先在外观上，屏幕尺寸增大，提供了更多的显示内容，同样提升的屏幕分辨率带来了更细腻的视觉感受。重量控制也很出色，只是略有改善。

配置方面，电池容量提升至180mAh，续航也有所提升。重度使用模式可使用9天；心率和血氧传感器模块前端IC更换为Maxim的MAX86170B，TI德州仪器AFE44S30；蓝牙SoC从瑞萨DA14697升级到瑞萨DA14706，支持蓝牙5.2，处理性能更好，功耗更低。内置内存也提供了更大的容量，以便更好地存储系统数据和用户数据。
