建模步骤:
1.在前参照平面上绘制两个六边形。
2.拉伸深度为1.5的凸台。
3.圆角，半径:1。

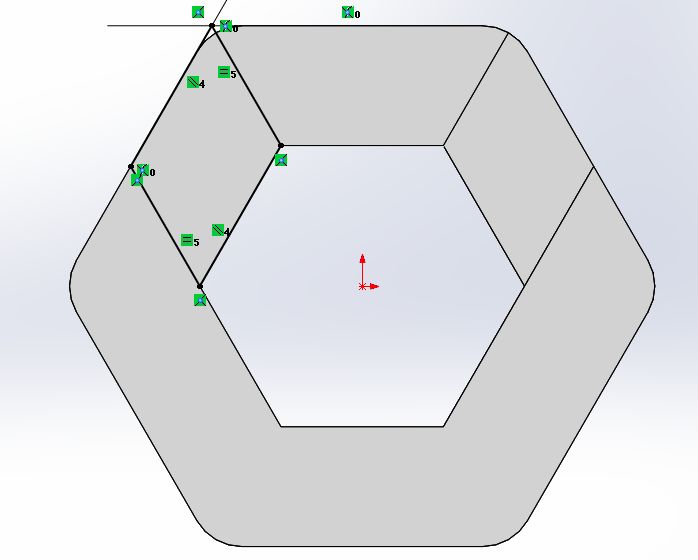

4.在实体表面上绘制形状草图，右上角与六边形的交点重合。(如何绘制交点:按住Ctrl键指向两条边，然后单击草图命令点)
5.拉伸切除，深度:1。

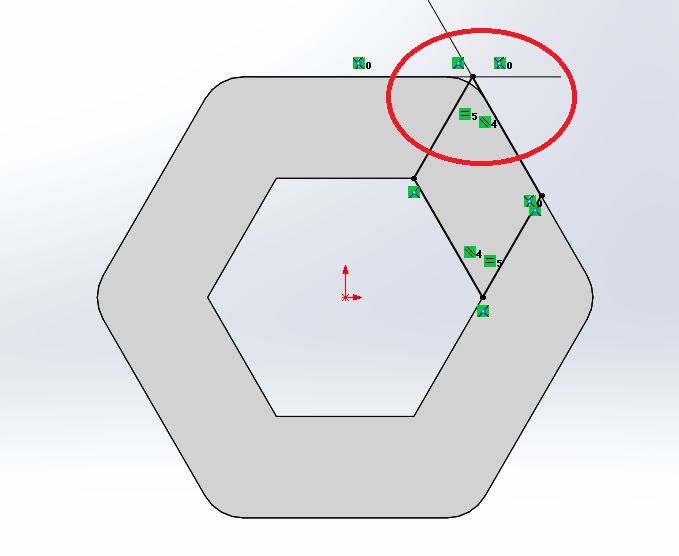

6.或在实体表面上绘制草图。
7.拉伸切割，反向等距:0.5；切除深度:1。
8.创建新的基准轴。

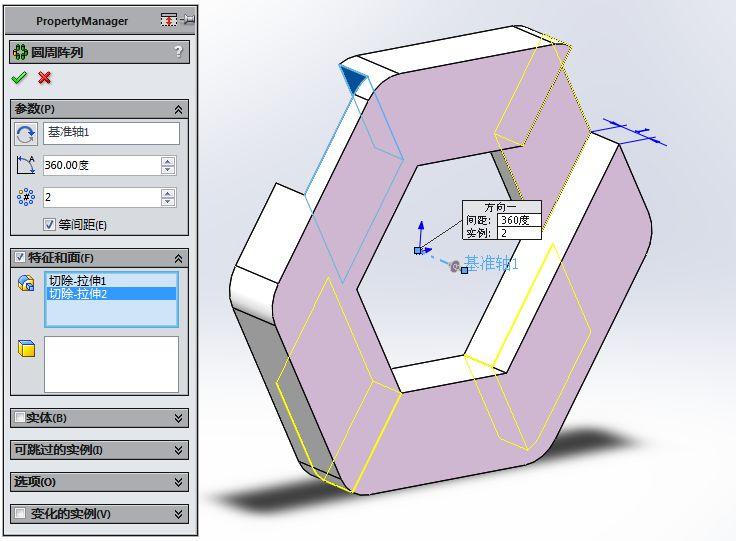

9.圆周阵列，阵列2围绕参考轴拉伸切割。

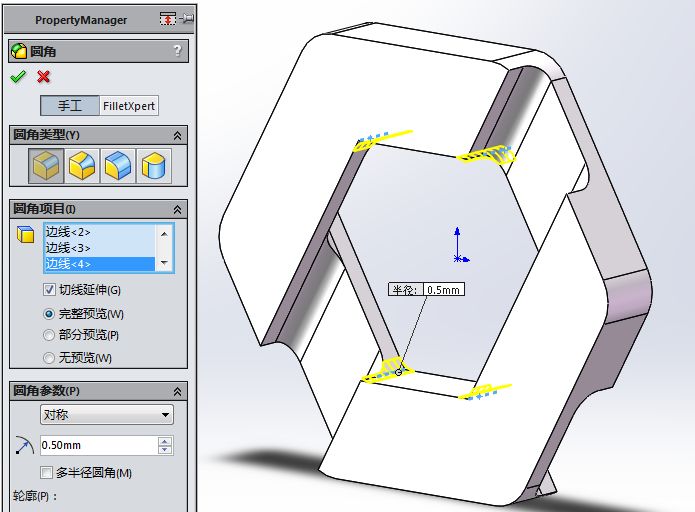

10.圆角，半径:0.5。

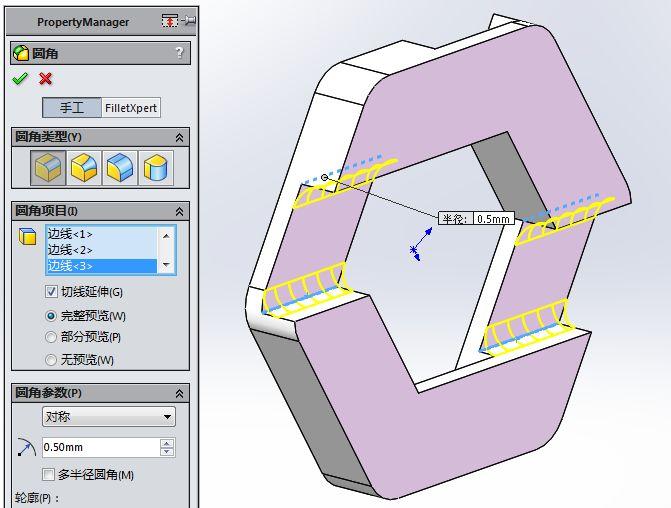

11.圆角，半径为0.5。
12.圆角，半径为0.5。
13.圆角，半径为0.25。
14.圆角，半径为0.25。

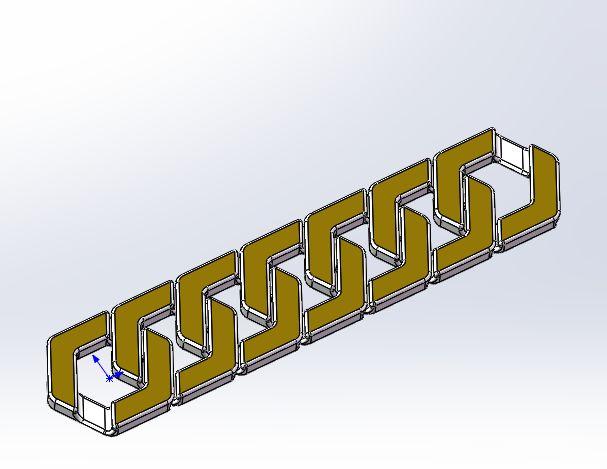

15.线性阵列，阵列方向:实体的边线，距离为6，数量为7。

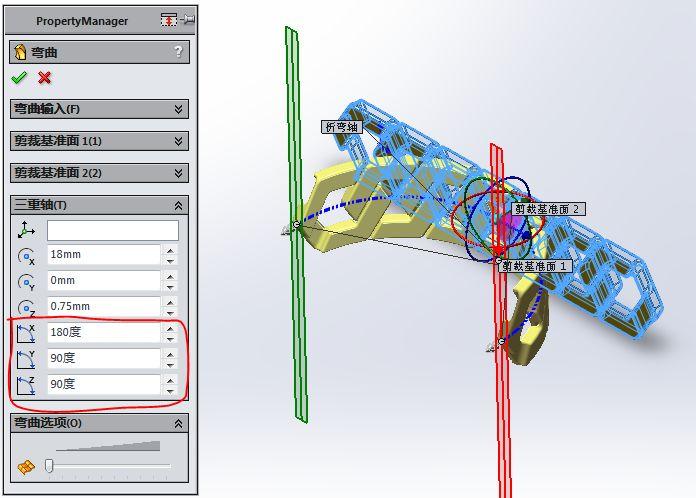

17.弯曲-弯曲180度。
如果两个基准平面不在两端，可以修改三重轴的角度。
18.查找基准平面，将图元转换为参考内部直线，然后将其拖动成一个大圆弧。
19.拉伸凸台，左右对称11，薄壁特征-双向-2和0.25。
20.圆角，半径:2。

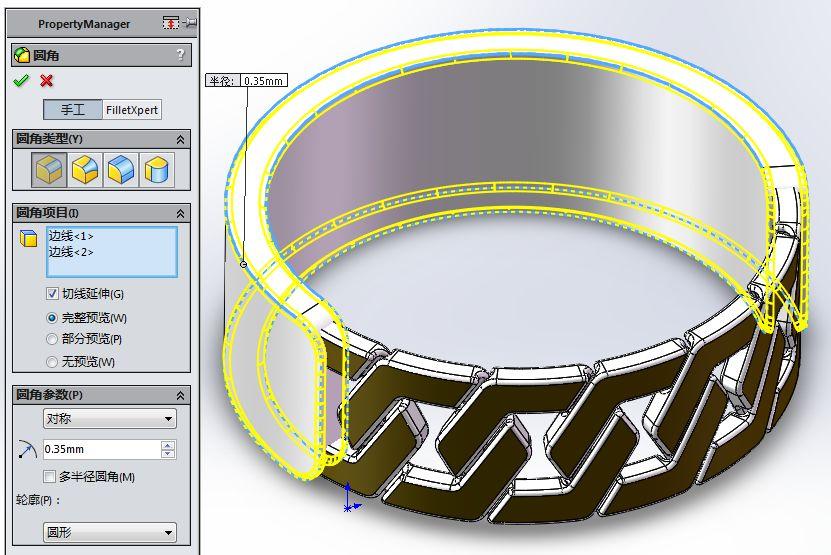

21.圆角，半径:0.35。
22.组合，蓝色实体和两端实体。
23.圆角，半径为0.25。
24.添加外观，将材料拖动到图元上，然后选择特征。如果没有添加，就面对面添加。
25.评价弯曲功能最耗时，i5-4570需要16秒。
26.用Keyshot简单渲染一下。
