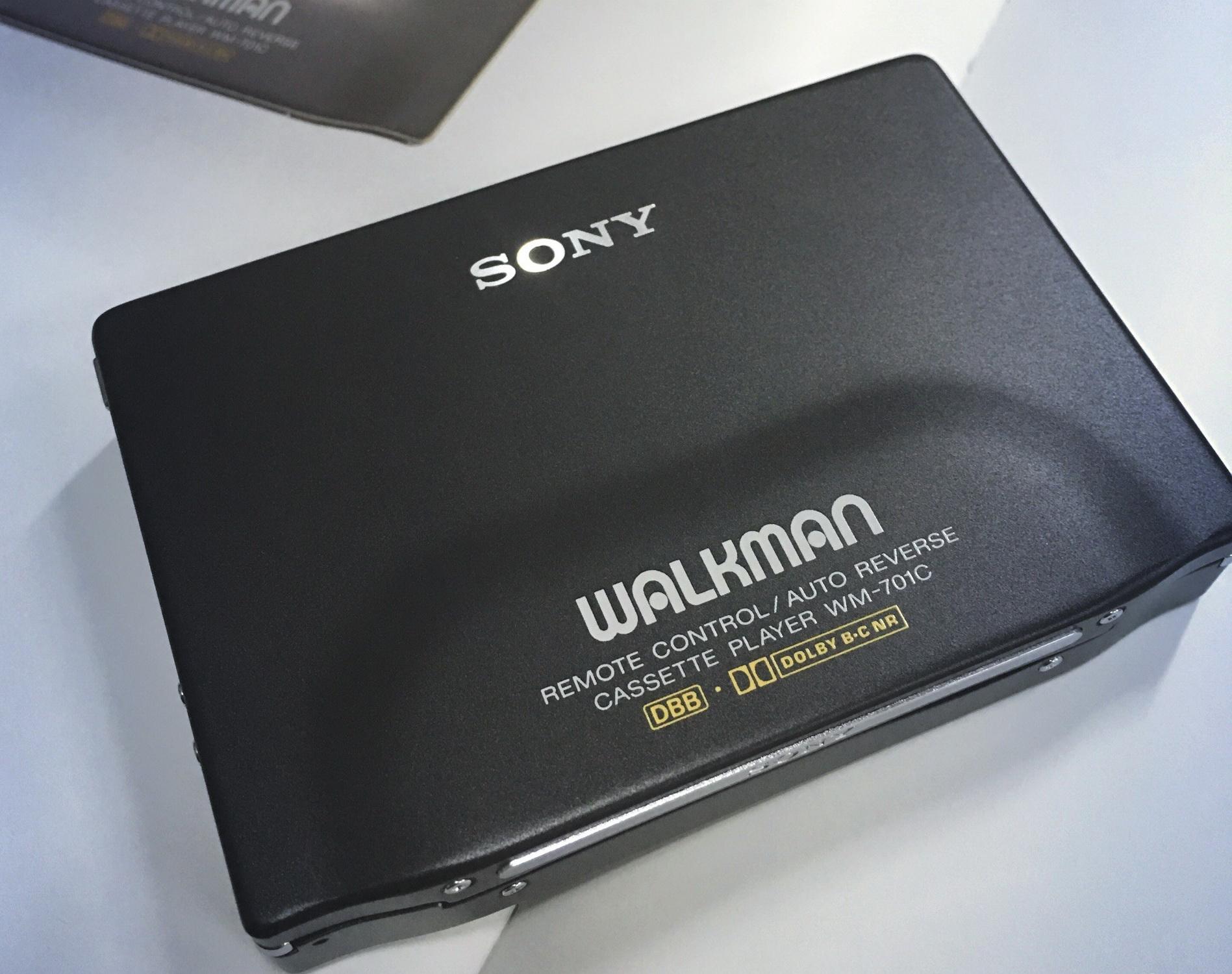

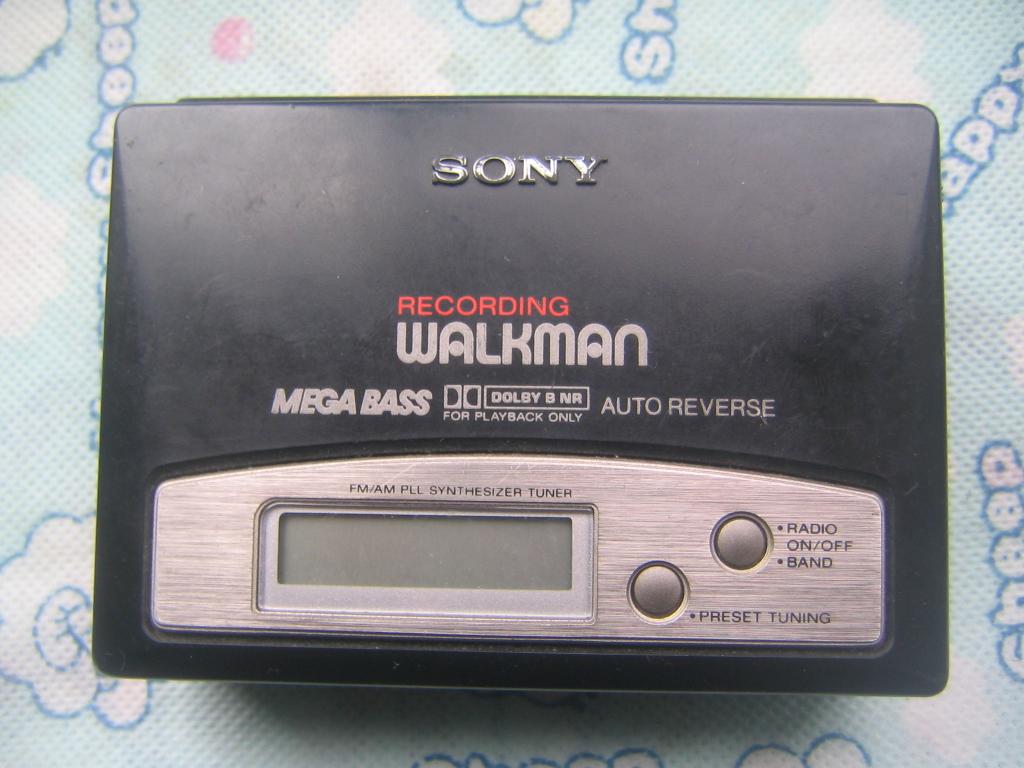

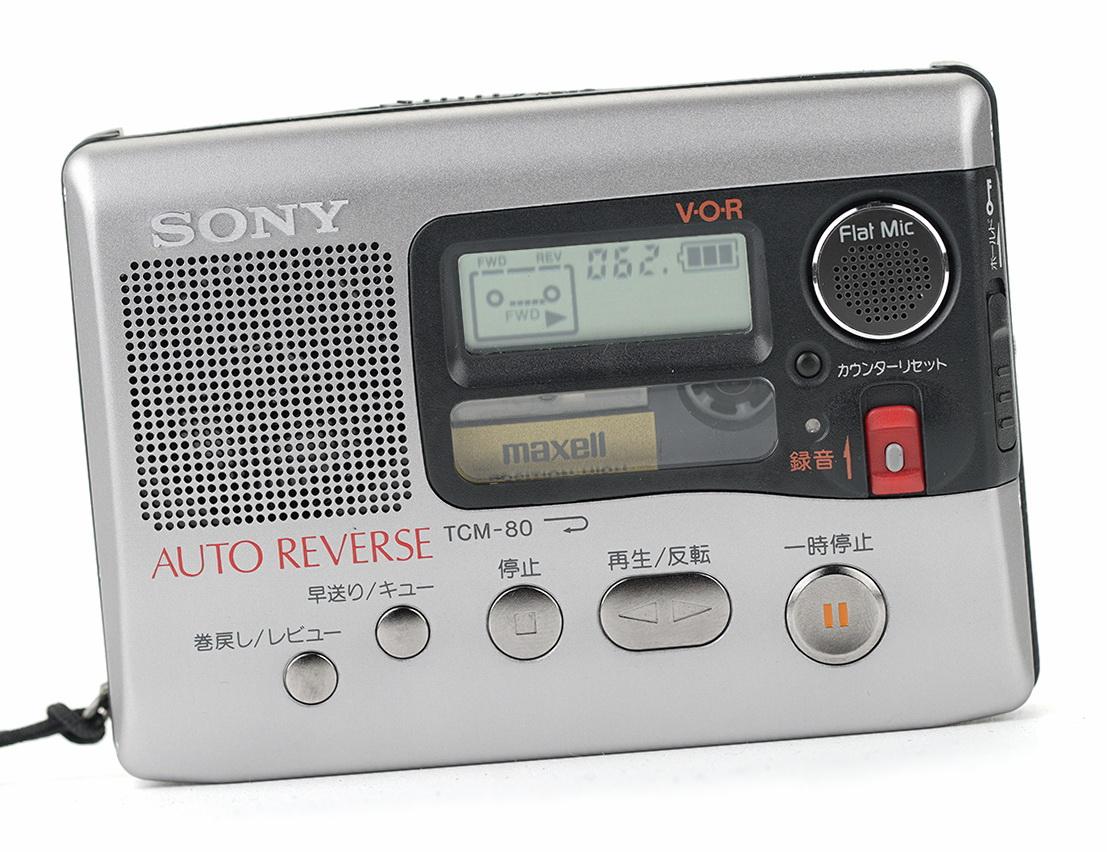

手里有几个索尼walkman随身听，都是用口香糖镍氢电池。平时给它们充电不方便，就想到给下面金霸王的充电器加个外接充电盒。

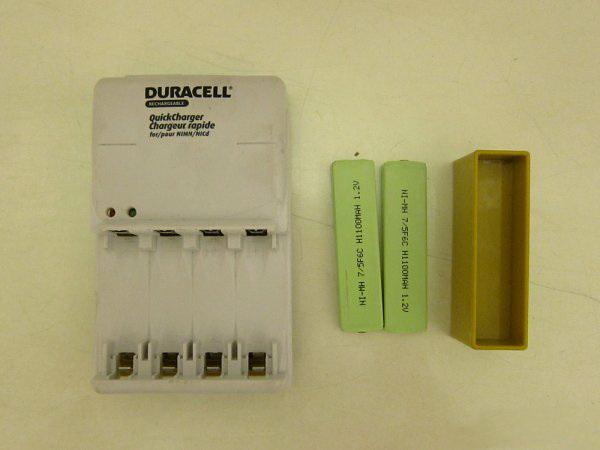

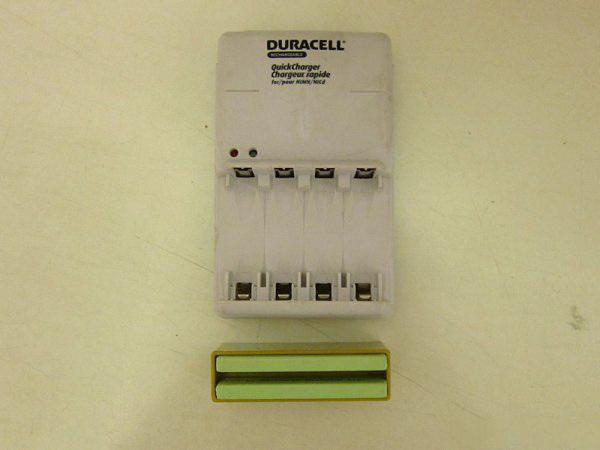

就是这个金霸王镍氢充电器准备改装，外接充电盒准备在电动玩具拆下电池盒的情况下改装。
以这种连接方式准备修改。

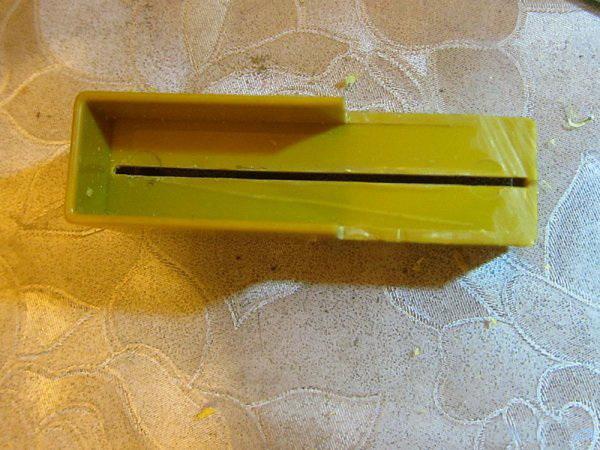

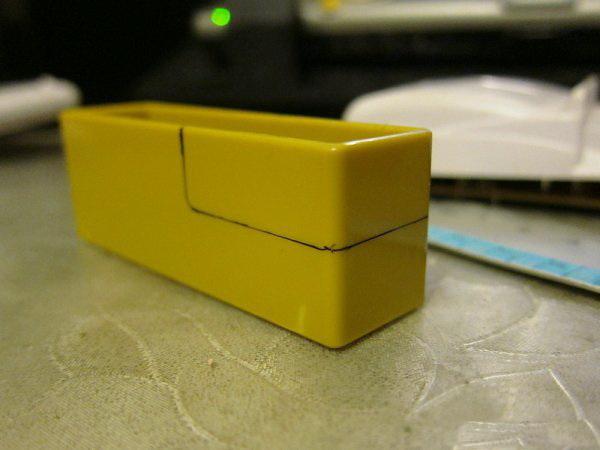

因为这个电池盒对于条形电池来说有点紧，没有地方安装正负极金属片，所以需要通过划线开槽的方式来做一个改动。

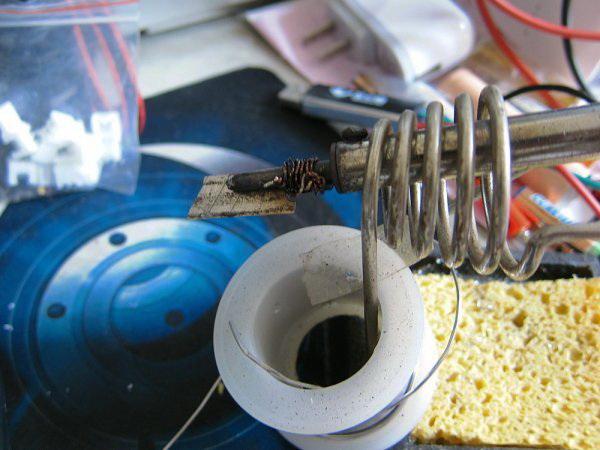

开槽的利器，可以绑在有焊头的美工刀上加热，你懂的。
成型后，不要急于焊接正负连接线。

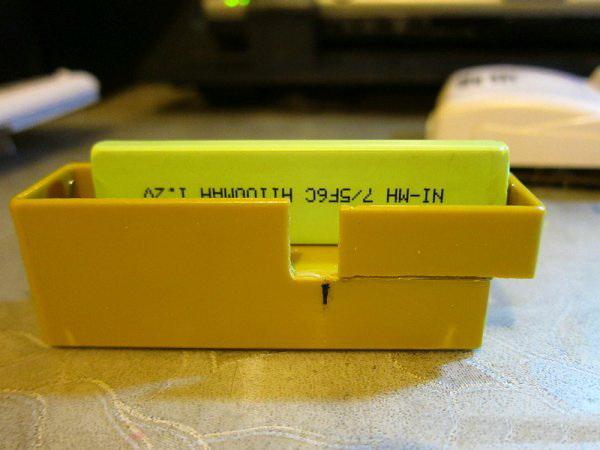

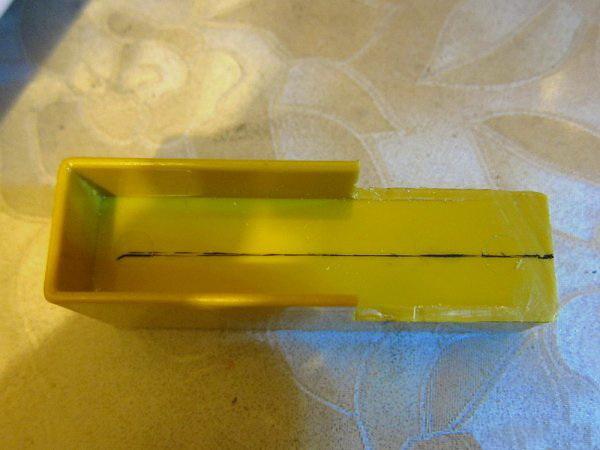

中间做了标记开槽，挡板设计了孔板，这样电池安装的时候很稳，布线也比较美观。

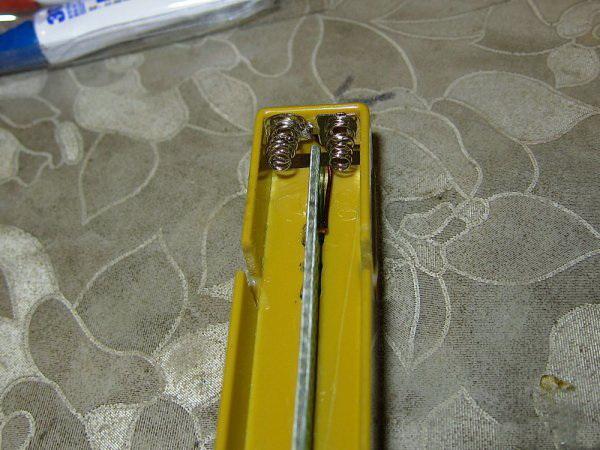

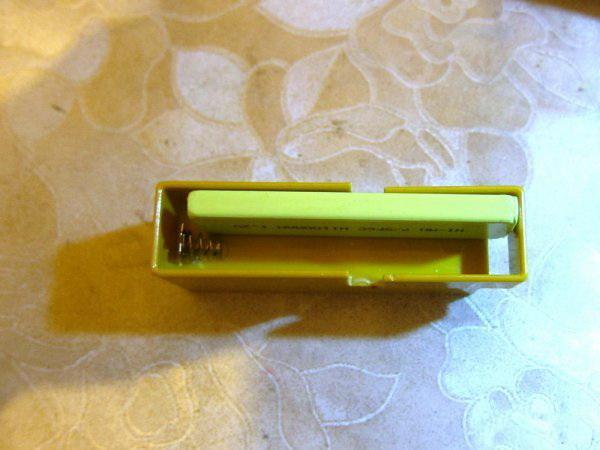

安装阳极和阴极。

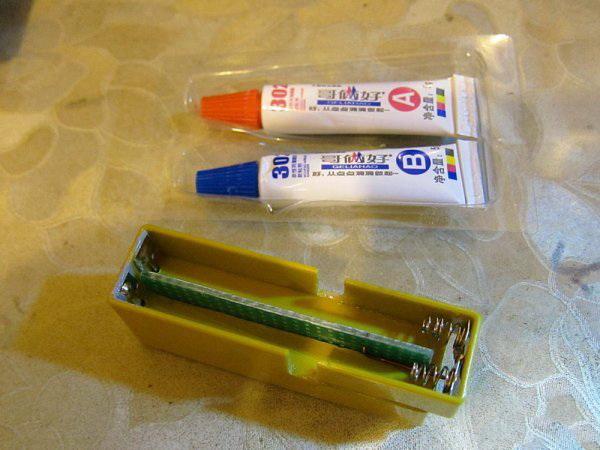

电极必须与兄弟牢固粘合并分开。

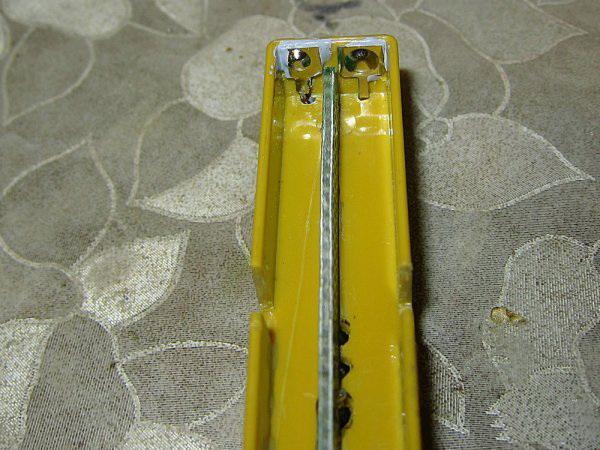

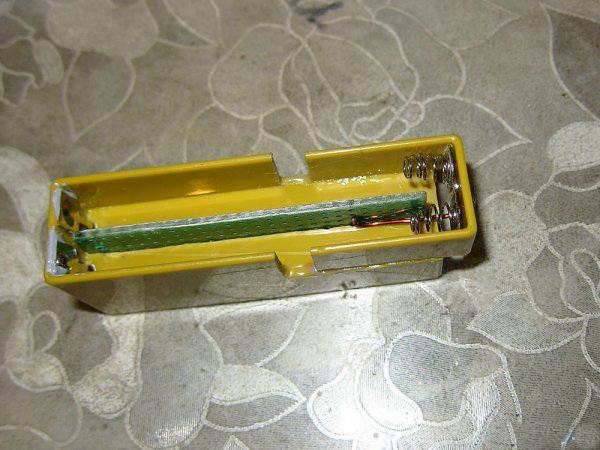

负极接地，焊接在一起，尺寸修整，可以插入盒中。

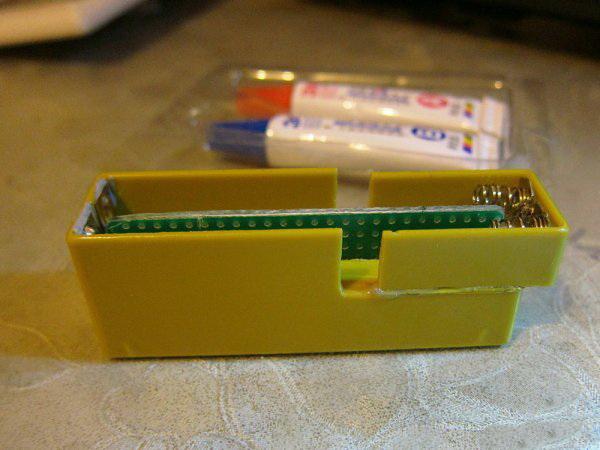

看起来不错。

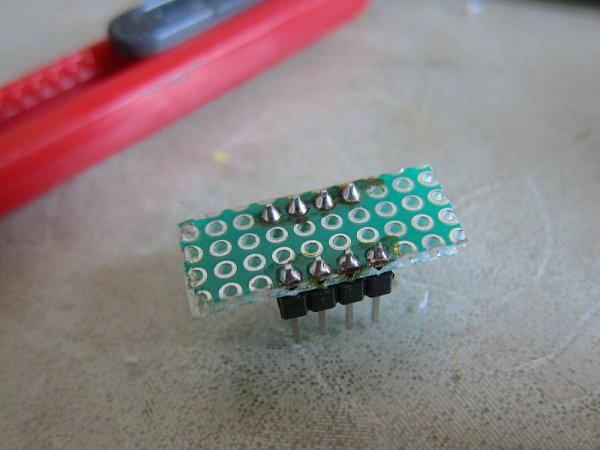

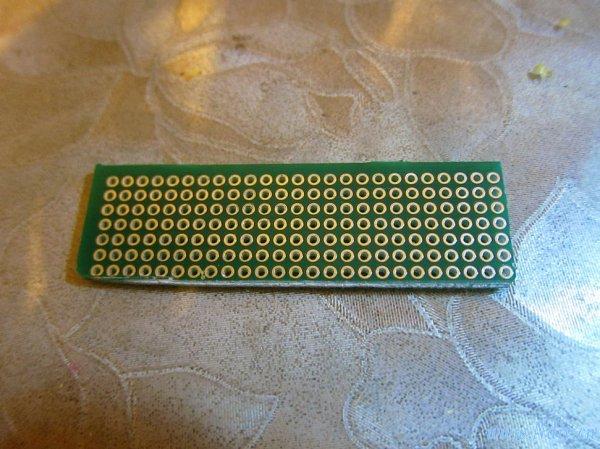

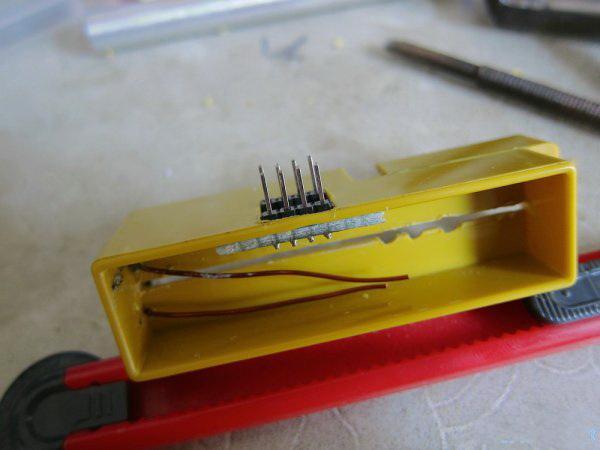

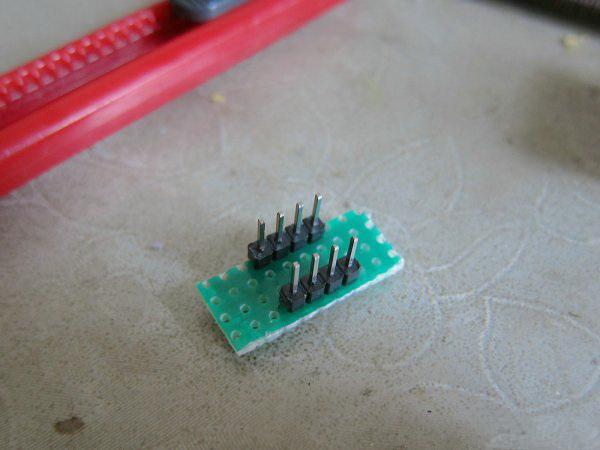

切割另一个合适尺寸的孔板，焊接两排4P销。

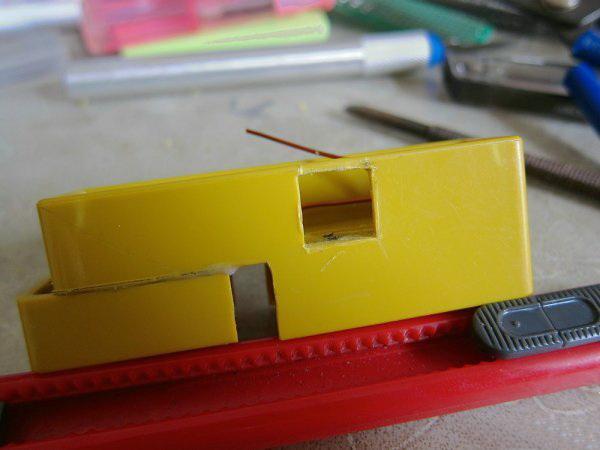

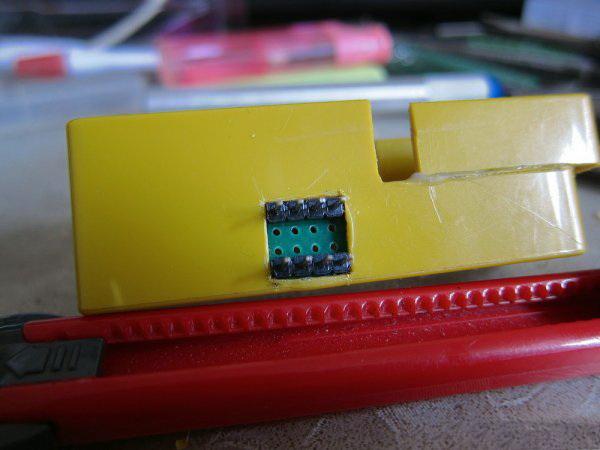

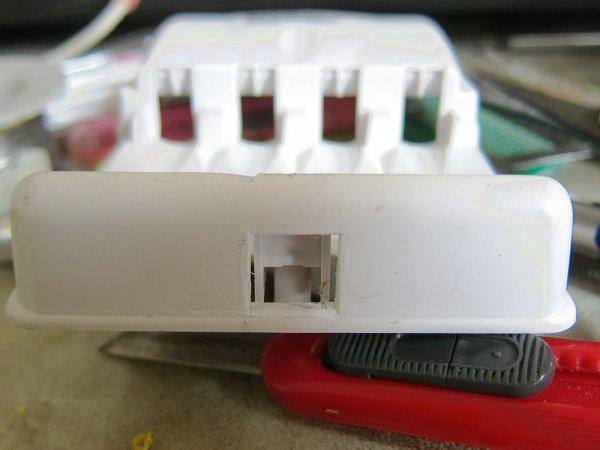

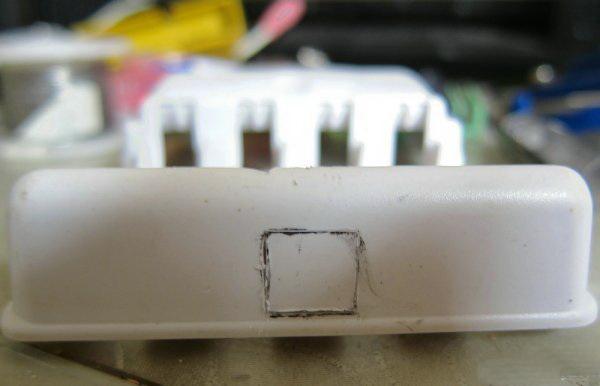

在电池盒底部开一个方孔。
用两个兄弟贴牢，然后焊接正负极引线。

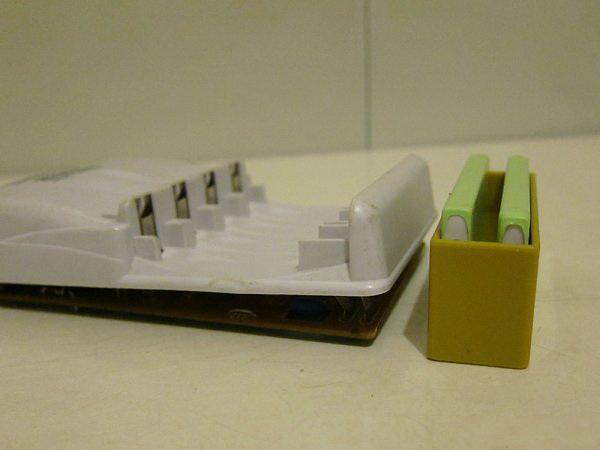

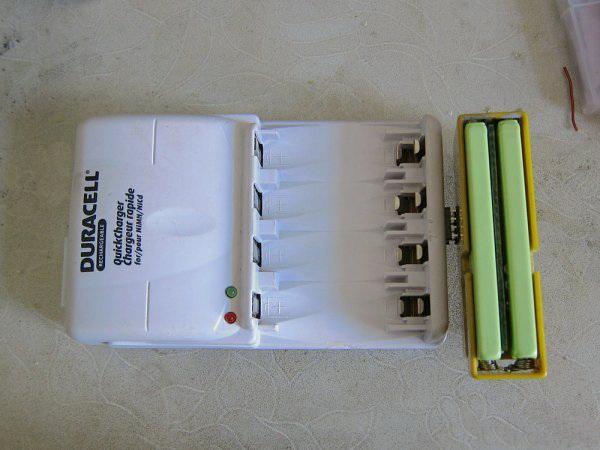

完成的样子。

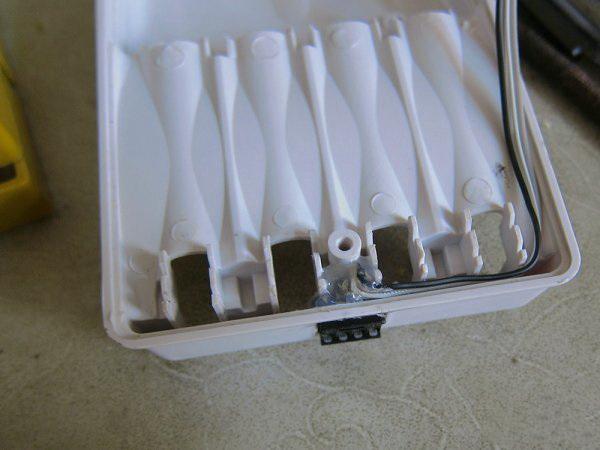

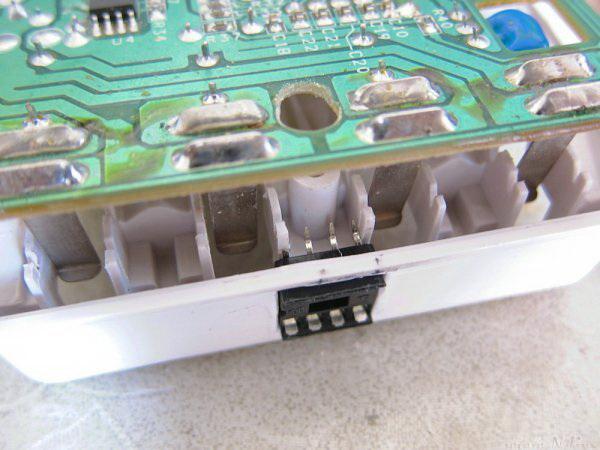

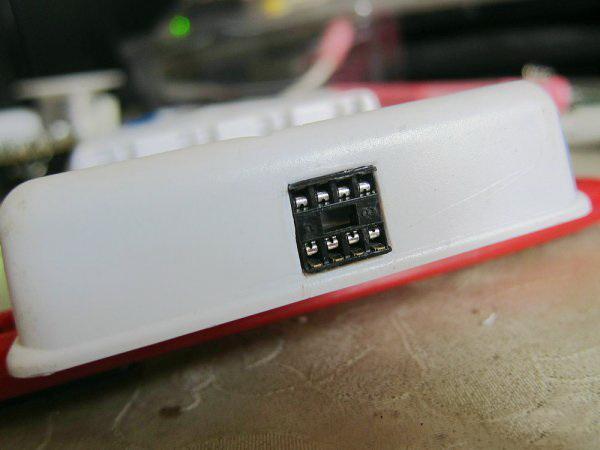

然后在充电器上开个洞，加个8针插座。

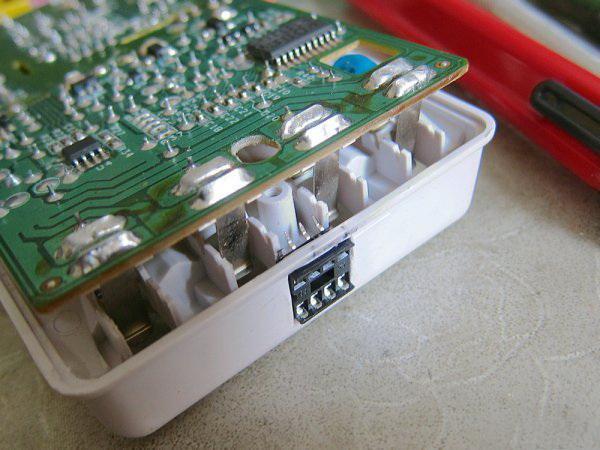

给插座一个手势，刚刚好。

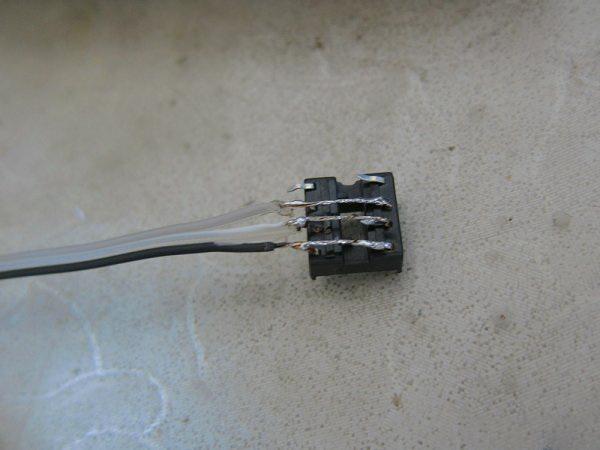

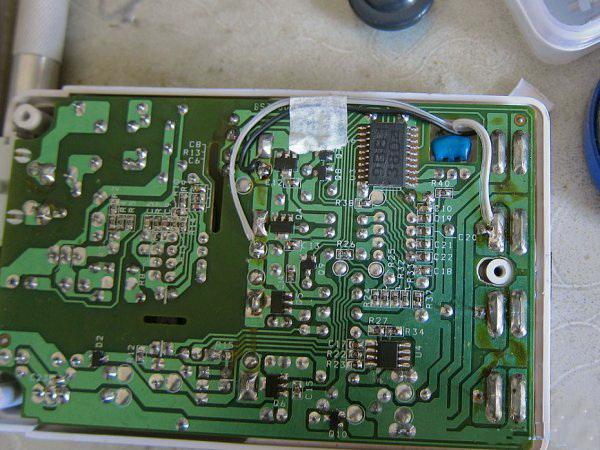

注意三根引线的焊接位置，对应于电池盒:D+1、D+2和D-上的公插脚。
用热熔胶固定。
我以为充电器的5号和7号充电位置是不同的引线。结果我用万用表测了一下。负极弹片全连接，我可以随意焊一个，正极可以1槽2槽连接。
完成后，再仔细检查一遍，确保正负极不会短路。

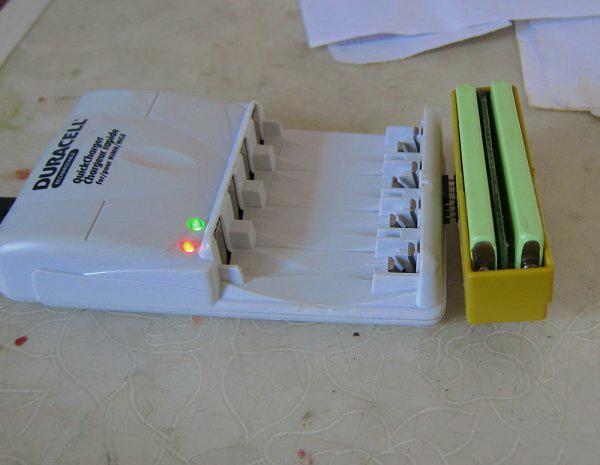

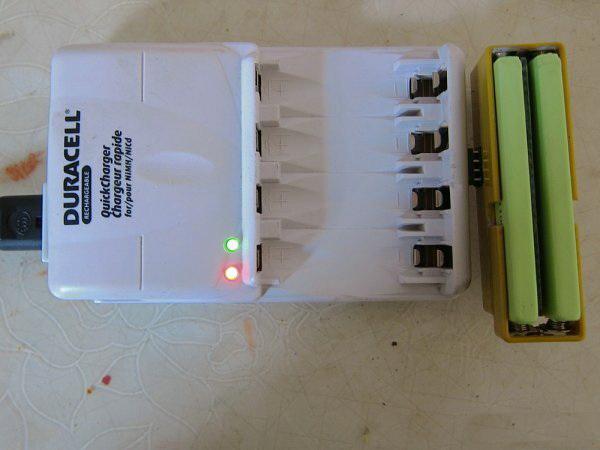

通电测试。
插入电池盒后，绿灯正常闪烁，表示充电正常。
你可以再听一遍我的随身听，继续回味那段令人怀念的岁月。
