闪光继电器(怎么判断闪光器坏了)
直流绝缘闪光继电器/装置JYSG 概述：直流绝缘闪光继电器/装置包括直流绝缘继电器和闪光继电器：绝缘继电器监测直流母线绝缘，母线绝缘下降时指示母线接地方向，发出警告信号。报警动作电流可设定，用户在使用时可根据自身需要选择设置，灵活方便。闪光继电器则可用于各类指示灯，闪光频率稳定工作原理：绝缘继电器主要由平衡电阻和检测集成电路组成；当两侧直流母线对一电阻值相等时，没有电流流过检测电路，继电器不动作。当一侧绝缘电阻值下降时，便有一不平衡电流流过检测电路，此时，检测电路将这一电流与设定电流值比较， 当大于设定值时便推动继电器动作， 发出报警信号，指示接地方向
闪光继电器由集成电路和放大驱动，接通信号灯启动闪光继电器。
3.主要技术参数
3.1-电压等级220伏，110伏
3.2-闪光频率60Hz/分钟
3.3-闪光启动电流5mA
3.4-绝缘继电器的额定电流为0.5A
3.5-闪光继电器的额定电流为1.0A

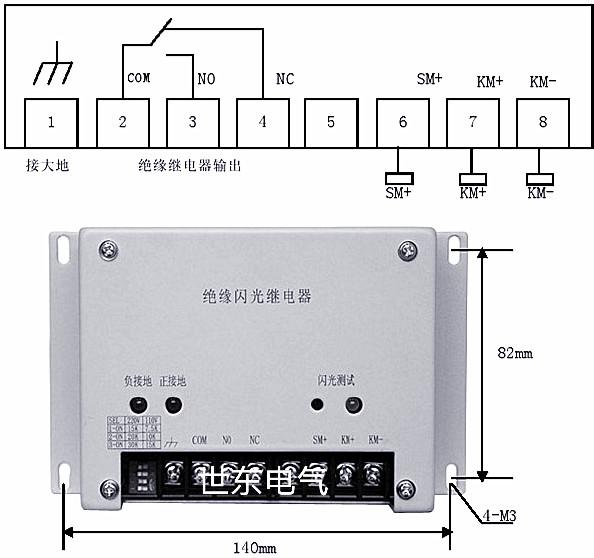

4.界面描述
5.使用说明

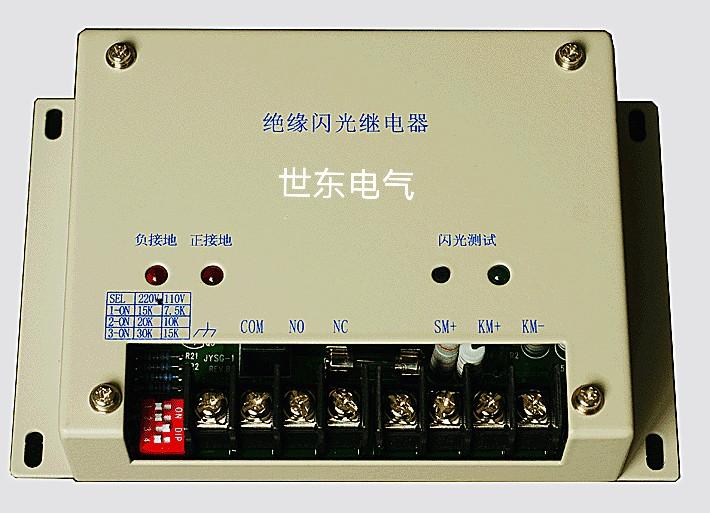

继电器绝缘监测功能:当DC正极母线对地绝缘降至设定绝缘电阻值时，面板上“正极接地”红色指示灯亮；当DC负母线对地绝缘降低到设定的绝缘电阻值时，面板上“负接地”红色指示灯亮，绝缘继电器动作。
10 v系统选用JYSG-A，接地电阻设置为15KΩ。
20 v系统选择JYSG-B，接地电阻设置为30KΩ。
闪光功能:SM+接5mA以上负载(一个以上指示灯)，继电器以1HZ的频率工作。测试闪光继电器时，按住面板上的闪光测试按钮，绿灯以1HZ的频率闪烁，表示闪光继电器工作正常。
