摄像机电源(监控器电源)
我们买照相机时，第一步是给它装上电线。小菲菲给大家带来接线的话题。先来看看第一次拿到相机时，设备的电源是怎么接线的。
上学前必须掌握的技能
以下两项首先要掌握常见的供电方式:DC供电和交流供电；DC表示设备支持DC供电，AC表示设备支持交流供电。
步骤1，判断相机的电源类型
01标签方法
我能在哪里找到标签？相机机身上会贴上一张写有设备型号等参数的白色标签，还有设备包装盒的标签。

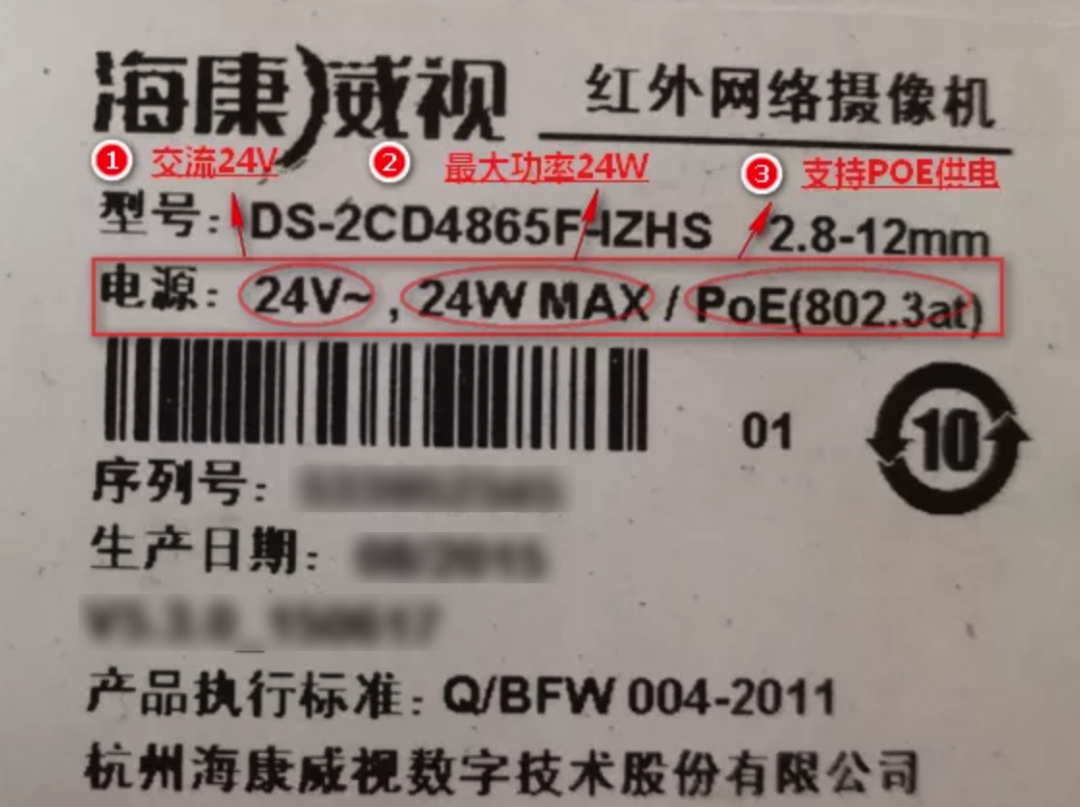

如何通过标签确认供电方式？如下图1和图2所示，可以直观地判断设备的供电方式:
02电源接口标志确认方法
一般情况下，相机的电源接口会有一个刻字或标签，表示设备的供电方式:
知道了我们相机的电源类型之后，我们就可以开始给相机电源布线了。我们先来了解一个基本概念:
交流电源，电源接线不区分正负DC电源，电源接线要注意区分正负两极。
第二步:连接相机电源。

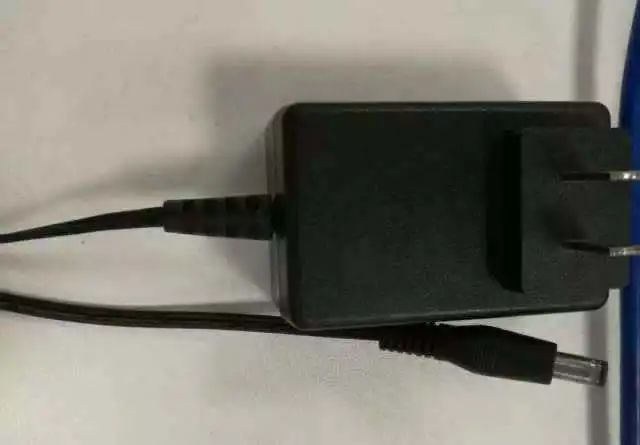

普通海康电源适配器
圆口形

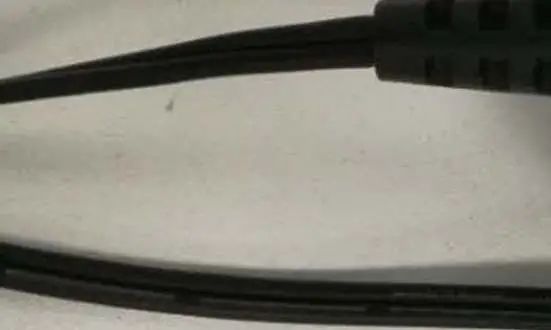

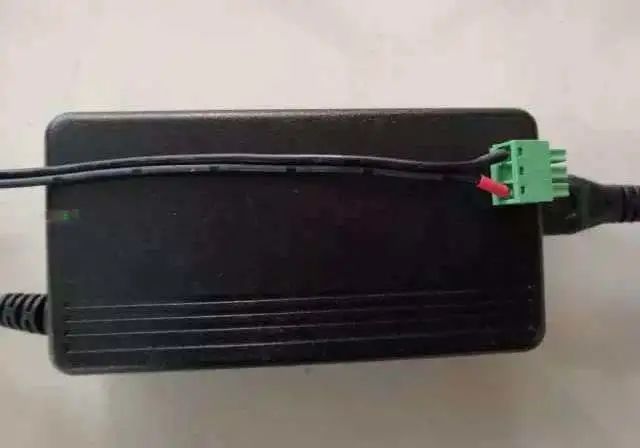

双线型
如何辨别电源适配器接口线是否断了？
一般海康电源适配器断电后，全黑线为负极，黑白线为正极。黑色为负，红色为正。
鉴于不同类型的电源对线路的定义不同，建议用万用表测量正负极。

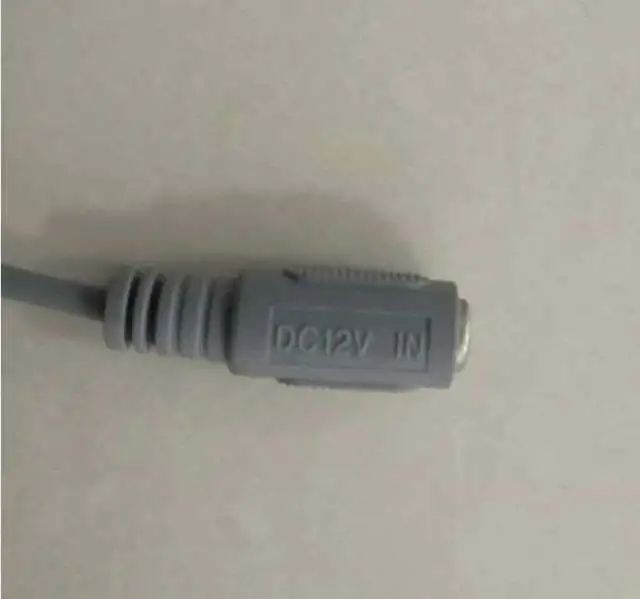

通用摄像机电源接口1

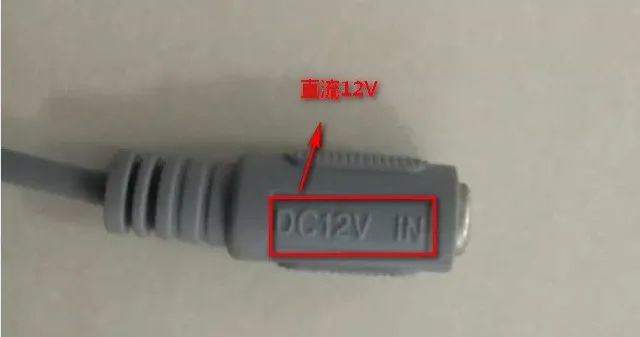

这种接口是常见的圆口电源连接器，连接器上会刻有电源标准。图中所示实物为:DC12V电源。找匹配的电源直接供电就行了。
如何区分圆端口电源端口的正负极？
外接头为负极，内核为正极。

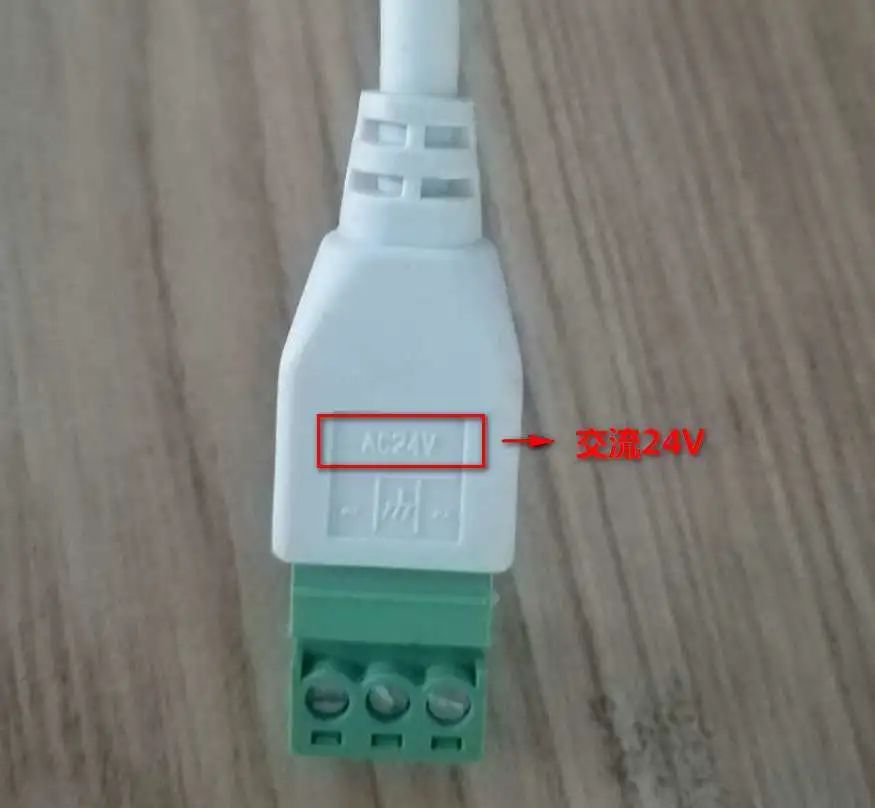

通用摄像机电源接口II
这种接口是绿色端子，连接器上刻有字体，如图:AC24V电源。中间是普通接地口，左右两边是电源两极接口。接线不区分正极和负极。
技巧
这种电源连接器需要用一字螺丝刀松开端子上的螺丝，将电源线插入端子端口，然后拧紧螺丝。

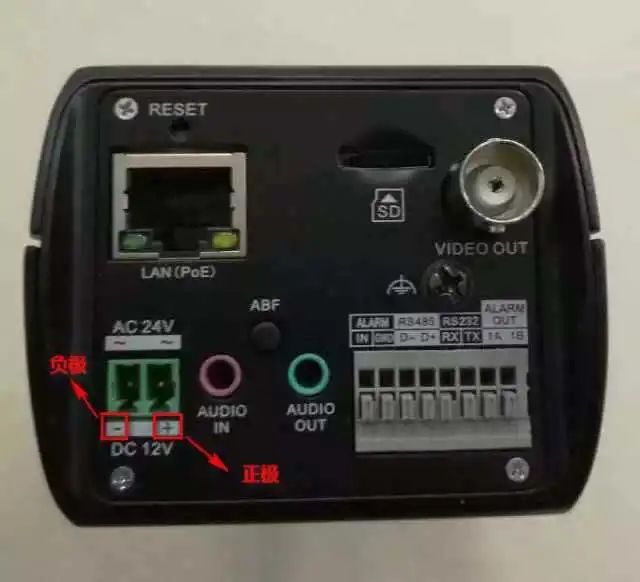

通用摄像机电源接口III
设备的电源端口嵌入机身尾部。电源接口标有AC24V和DC12V，表示该设备支持两种供电模式。使用DC电源时，需要区分正负极。如图，左界面为负，右界面为正。
