水晶头接线顺序(水晶头接线顺序图)
水晶头有两种连接方式:第一种是T568A，第二种是T568B，第一种是交叉线，第二种是平行线。一般我们使用第二个T568B标准进行连接。两个不同的设备用平行线连接，比如一台电脑接路由器，或者一台有线摄像头接交换机(两端都是T568B)。第一种是用来连接同一设备的连接方式，比如电脑连接电脑，或者交换机连接交换机(一个T568A，一个T568B)。
T568A接线顺序:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B接线顺序:橙白色、橙色、绿白色、蓝色、蓝白色、绿色、棕白色。棕色。
水晶头水晶头
现在开始做六类镜头。在制作水晶头之前，你必须有一个特殊的线夹。
网线钳钢丝钳
T568B的线序:橙白、橙、绿白、蓝、蓝白、绿、棕白。棕色。
线的顺序线的顺序
VI级和V级水晶头的区别在于VI级水晶头是分开的，孔上下错开。这里有个提示:六级网线必须使用六级水晶头，六级水晶头的传输可以达到千兆。
六种分离式水晶头的制作步骤:
剥皮、顺线剥皮和穿线
剪线、串线、压头切割、穿线和压制头
以上六种水晶头的做法就是这样。会做六种类型的水晶头，五种类型的水晶头。
一个电工问我信息模块怎么接网线，其实很简单。根据T568B进行连接。
打线钳螺纹钳
信息模块的制作还必须需要专业的工具，即引线接合钳(专用引线接合工具)。
图1图1

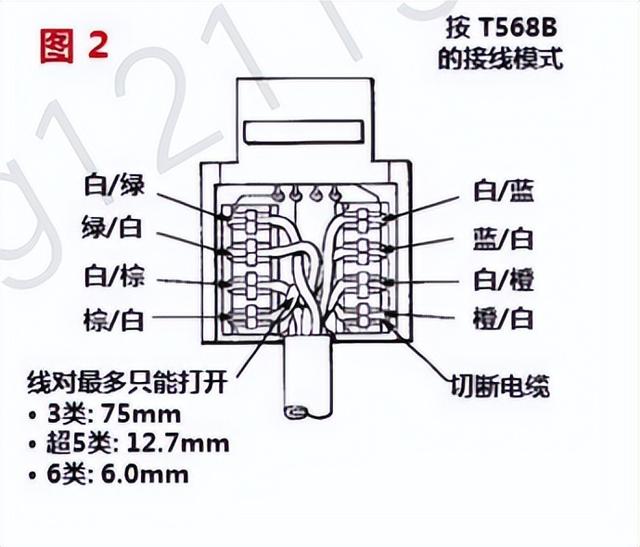

图2图2
1.按要求剥去电缆护套，一般长度不超过两英寸，如图1所示。2.将双绞线放入模块背面的插槽中。3.根据模块上的颜色编码顺序将电线依次放入端子。注意5类线的绞合线不应松开超过半英寸，如图2所示。
图3图3

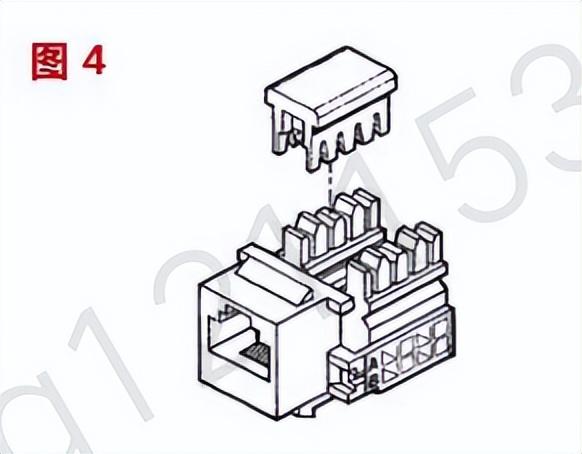

图4图4
1.将工具设置为低冲压。2.用冲压工具将导线压入凹槽中，并将多余的导线切掉，如图3所示。3、注意导线一定要压平在槽内。4.盖上安装护套(可选)，如图4所示。

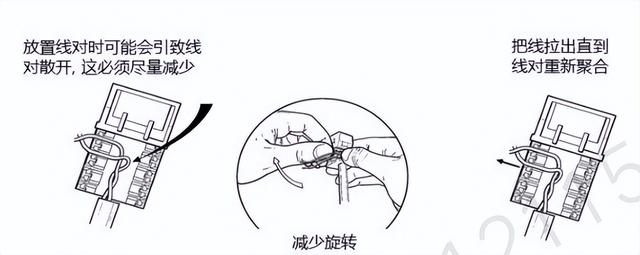

注意制作过程的错误注意制作过程中的错误。
在制作模块时，我们必须注意以下细节:1 .端接模块时，避免打开过长的电线对进行缠绕。2.在端接过程中，电缆的外观和内部结构应始终保持不变(交叉骨架的电缆可以提供更好的抗压能力，并在端接过程中保持电缆结构)。3电缆在端接时的弯曲半径应满足最小弯曲半径的要求。
到目前为止，水晶头和信息模块的生产已经完成。
