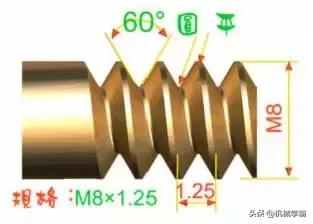

1国际公制标准螺纹
中国国家标准CNS采用的螺纹。齿的顶部是平的，容易转动，而齿的底部是圆弧的，以增加螺纹的强度。螺纹角度为60度，规格以m表示，公制螺纹有粗齿和细齿之分。符号为M8x1.25 (M:代码，8:公称直径，1.25:螺距)。

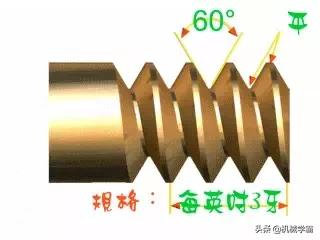

2美国标准螺纹
螺纹的顶部和根部是平的，所以强度更好。螺纹角度也是60度，规格用每英寸多少齿来表示。这种螺纹可分为粗齿(NC)；细牙(NF)；细牙(NEF)三级。记数法是1/2-10NC。(1/2:外径；10:每英寸齿数；NC代码名称)。
3统一标准螺纹
由美国、英国和加拿大开发，是一种常用的英语螺纹。螺纹角度也是60度，规格用每英寸多少齿来表示。这种螺纹可以分为粗齿(UNC)；细牙(UNF)；好牙齿(UNEF)。符号是1/2-10UNC。(1/2:外径；10:每英寸齿数；UNC代码名称)

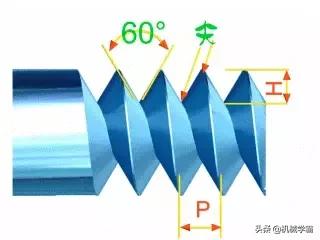

v形螺纹
它是尖尖的，根根的，力量弱，不好，不常用。螺纹角度为60度。

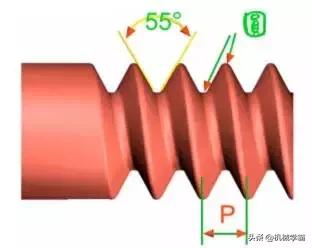

5惠氏螺纹
英国国家标准采用的螺纹。螺纹角度为55度，表示符号为“W”。适用于轧制生产。表达式为W1/2-10。(1/2:外径；10:每英寸齿数；代号w)。
6圆螺纹
它是德国DIN定义的标准螺纹。适用于灯泡和橡胶管的连接。符号是“Rd”。

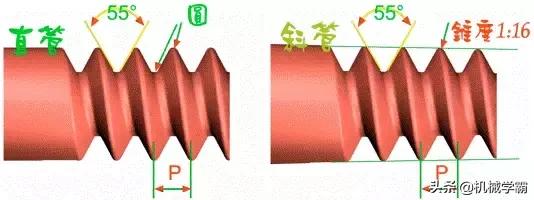

7管螺纹
用于防止泄漏的螺纹通常用于连接气体或液体管道配件。螺纹角度为55度，分为直管螺纹代号“P.S .，N.P.S”和斜管螺纹代号“N.P.T”，其锥度为1: 16，即每英尺3/4英寸。

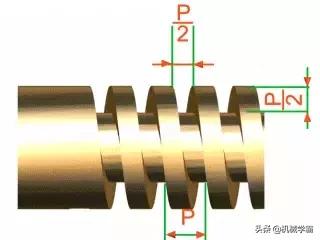

8方螺纹
传动效率高，仅次于滚珠丝杠螺纹，但磨损后无法用螺母调节，这是它的缺点。一般用于虎钳螺丝和起重机螺纹。

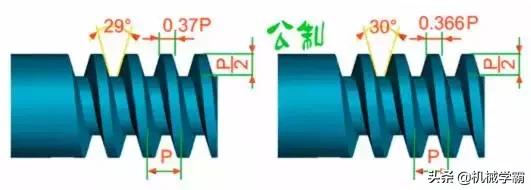

9梯形螺纹
也称为Acme螺纹。传动效率略低于方螺纹，但磨损后可用螺母调整。公制螺纹角度为30度，英制螺纹角度为29度。普通车床用丝杠。符号是“Tr”。

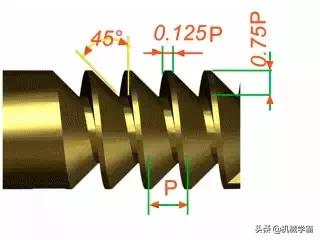

10锯齿形螺纹
又称斜方螺纹，只适合单向传动。例如螺旋千斤顶、压力机等。符号是“不”。
1个滚珠螺纹
传动效率最好的螺纹很难制造，而且极其昂贵，所以用在精密机械中。如数控机床的丝杠。

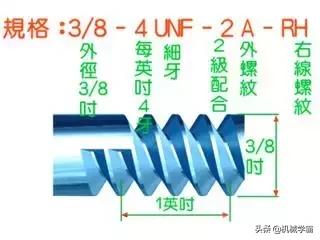

英制螺栓的表示
LH 2N 5/8 × 3 - 13 UNC━ 2A
(1)LH为左螺纹(RH为右螺纹，可省略)。
(2)2N双螺纹。
(3)5/8英寸螺纹，外径为5/8英寸。
(4)3个螺栓长度为3英寸。
(5)13条螺纹，每英寸13个齿。
(6)UNC统一标准螺纹粗牙。
(7)2级配合，外螺纹(3:紧配合；2:中国合作；1:松配合)A:外螺纹(可省略)B:内螺纹
英制螺纹:英制螺纹的尺寸通常用每英寸螺纹长度的螺纹数来表示，简称“每英寸螺纹数”，正好等于螺距的倒数。例如，每英寸8个螺纹的螺纹的螺距为1/8英寸。英制螺纹的表示如下:
