前言

小米现有手机已经支持120W快充，仅需15分钟即可将手机充满，刷新手机充电电量，改写手机快充体验，让充电等待不再痛苦。

小米推出了两款120W的手机快充充电器，其中老款是USB-A接口，使用魔变USB-A转USB-C数据线连接手机。可为手机提供120W快充，支持65W PD快充输出为笔记本供电。新的USB-C接口和USB-C线可以方便的给手机充电。同时仍然支持PD快充功能，拥有65W快充输出。

上面两个120W充电器是充电网拆解的，新USB-C接口的120W充电器内置氮化镓器件。通过下面的对比文章，比较两种充电器的异同。看完这篇文章，你可以对这两款充电器有一个全面的了解。

产品外观包装

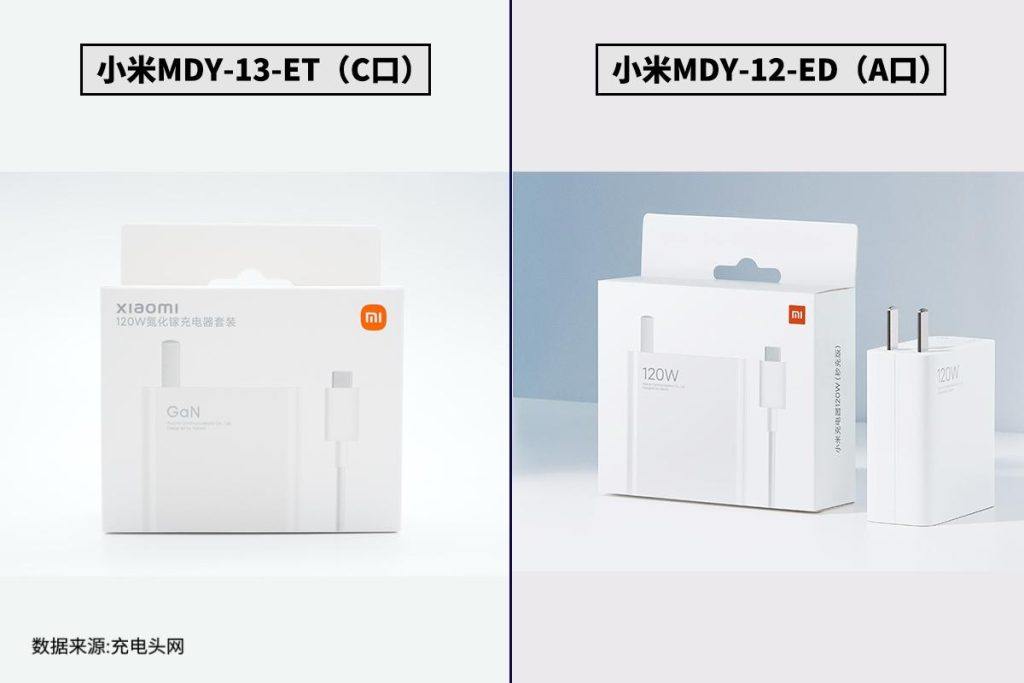

由于之前拆解的小米MDY-12-ED充电器是附在小米10极速纪念版手机上的，并且没有包装，所以对比的包装图是小米官方商城展示的。

因为都是MDY系列充电器，所以包装设计风格都是一样的，都设计有品牌logo、产品名称、包装外观，只是侧面设置了老型号的名称，logo也是老版。

尺寸/功率密度

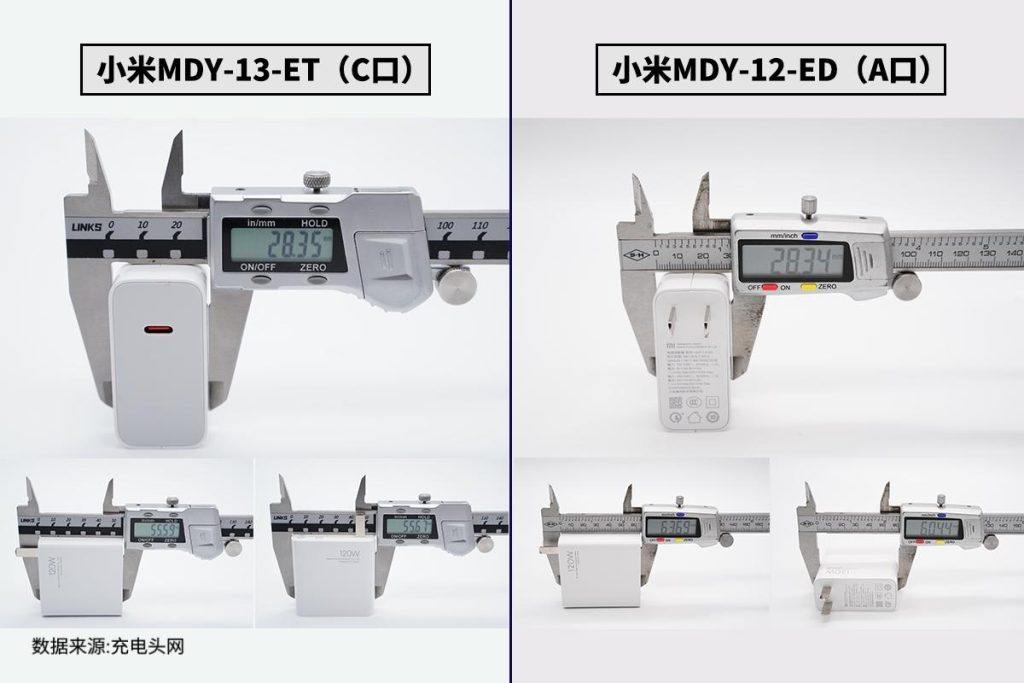

实测小米MDY-13-ET三维尺寸为55.6*55.7*28.4mm，功率密度为1.36W/cm。实测小米MDY-12-ED三维尺寸为63.69*60.44*28.34mm，功率密度为1.1W/cm。

得益于纳微米GaN功率器件的使用，小米MDY-13-ET快充的体积仅为小米MDY-12-ED的81%，减少了五分之一左右，提升了整体的便携性。

接口

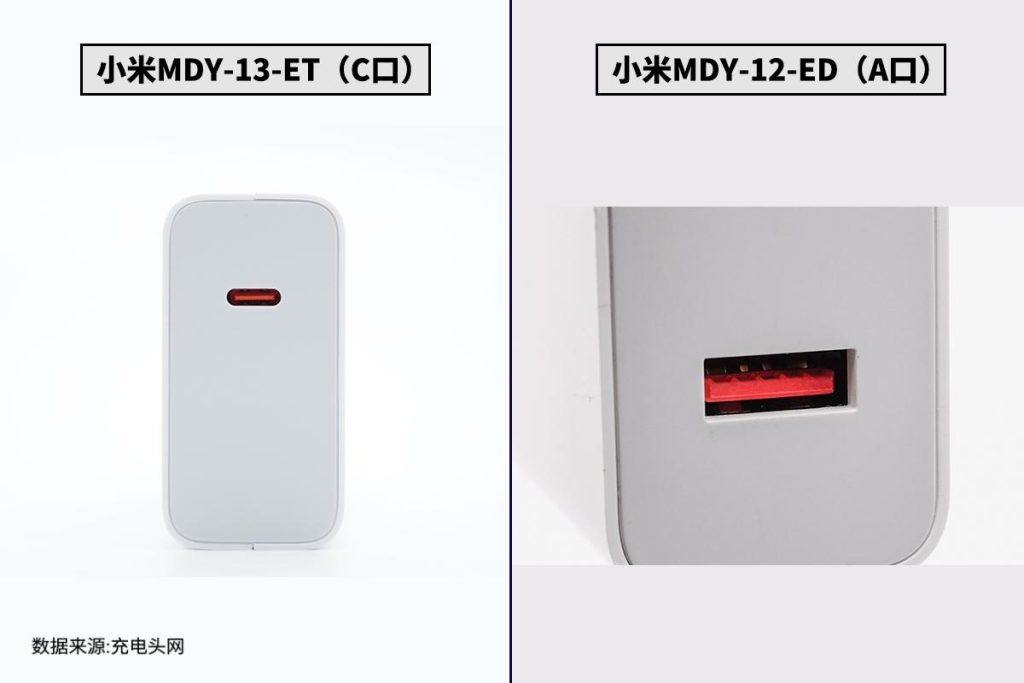

小米MDY-13-ET和小米MDY-12-ED分别配备了USB-C口和USB-A口，所以前者比后者更实用。用户出门不需要带USB-C口充电器和CC线，更省心。

小米MDY-12-ED在魔变中配备了USB-A端口，舌头前端有特殊触点。配合套装中的魔变A转C线，可实现65W PD快充，也可用于笔记本电脑等设备充电。

铭牌

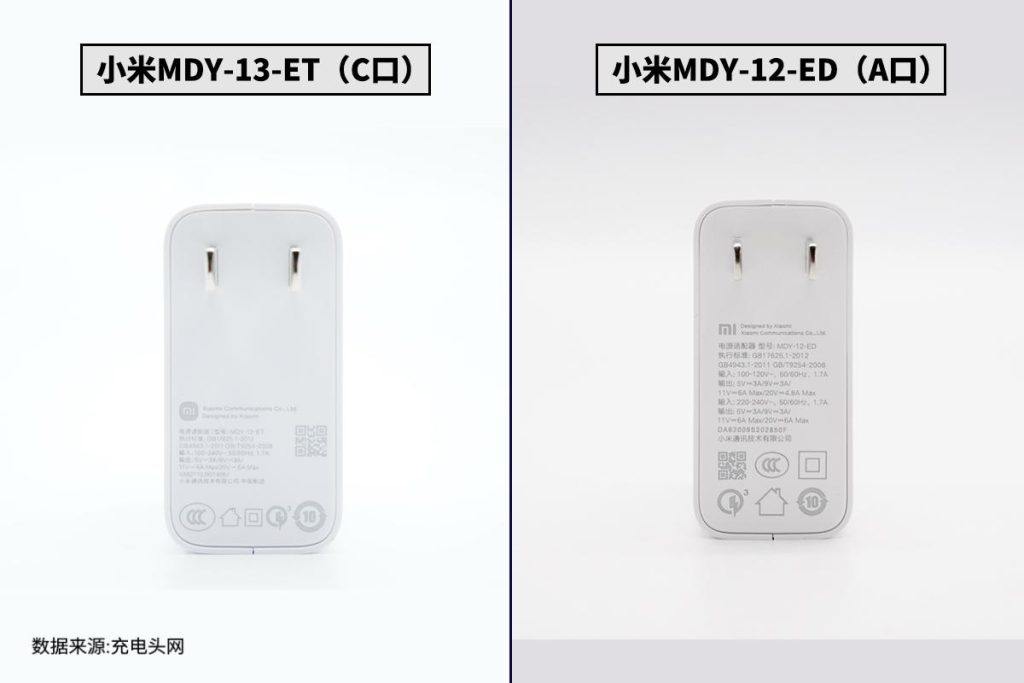

两个充电器都在销端外壳上印有铭牌信息。

小米MDY-13-ET参数:

输入:100-240伏~ 50/60赫兹1.7安

输出:5V3A、9V3A、11V6A、20V6A

工厂:吉安奥海科技有限公司

小米通讯技术有限公司制造。

充电器通过了3C认证和QC3.0认证。

小米MDY-12-ED参数:

输入:100-120伏~ 50/60赫兹1.7安

输出:5V3A、9V3A、11V6A、20V4.8A

输入:220-240伏~ 50/60赫兹1.7安

输出:5V3A、9V3A、11V6A、20V6A

制造商:深圳市航嘉池源电气有限公司。

小米通讯技术有限公司制造。

产品通过了3C认证和QC3.0认证。

重量

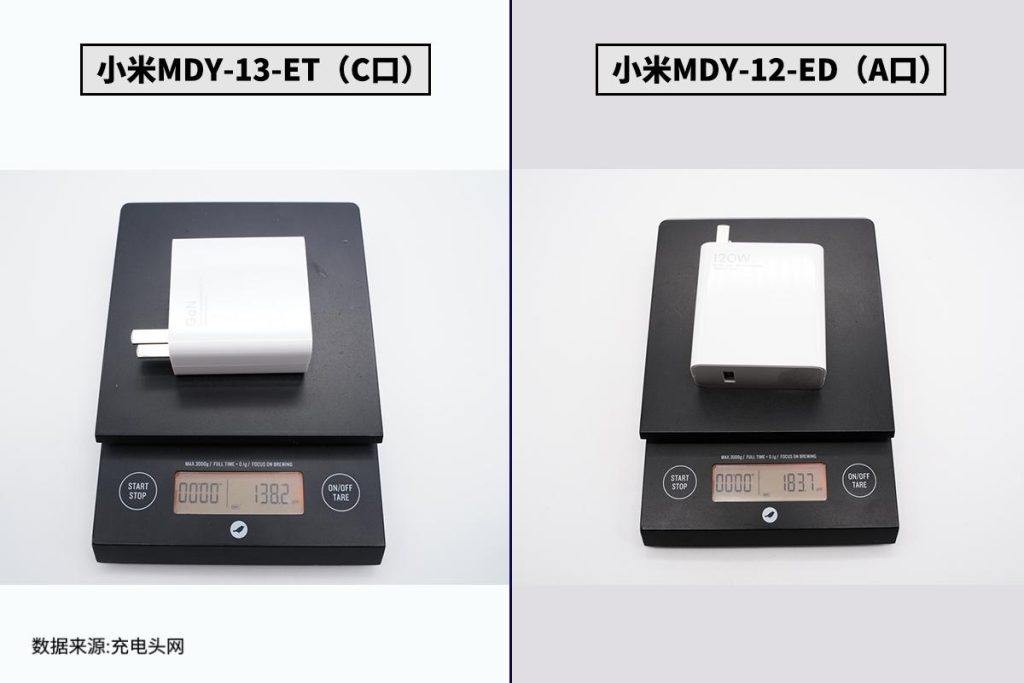

小米MDY-13-ET不仅缩小了体积，还减轻了重量，净重约138g；小米MDY-12-ED净重约184g。

内部结构正面布局

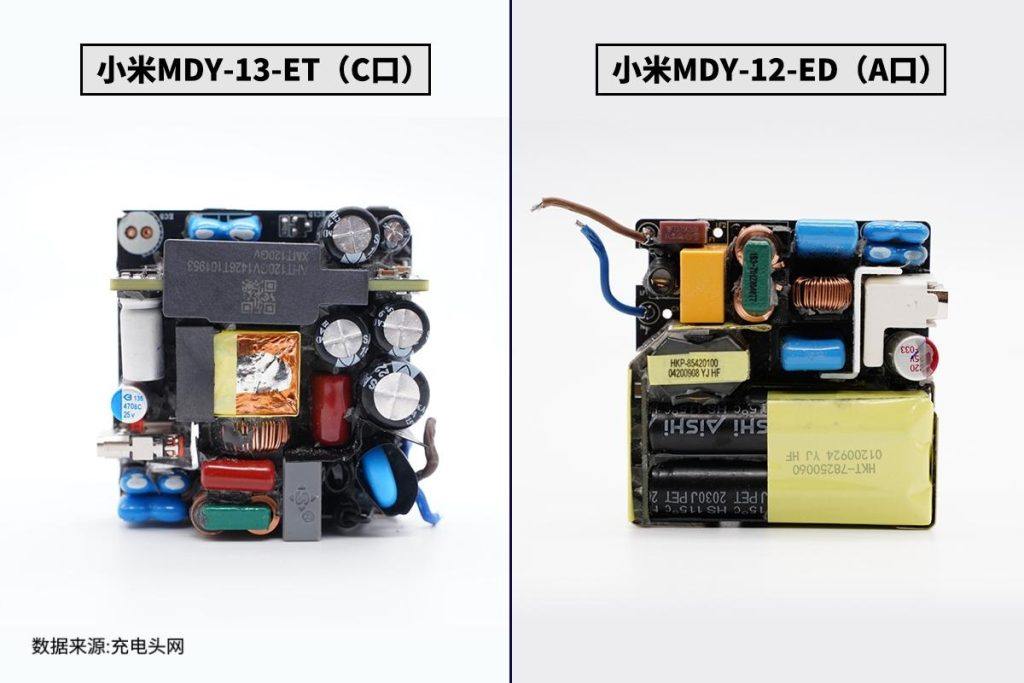

两款充电器均为PFC+QR反激式宽电压输出架构，其中使用了平面变压器。其中，MDY-13-ET有一个纳微米GaN功率芯片，焊接在垂直平面变压器上。MDY-12-ED堆叠电解电容和平面变压器，以节省空空间。

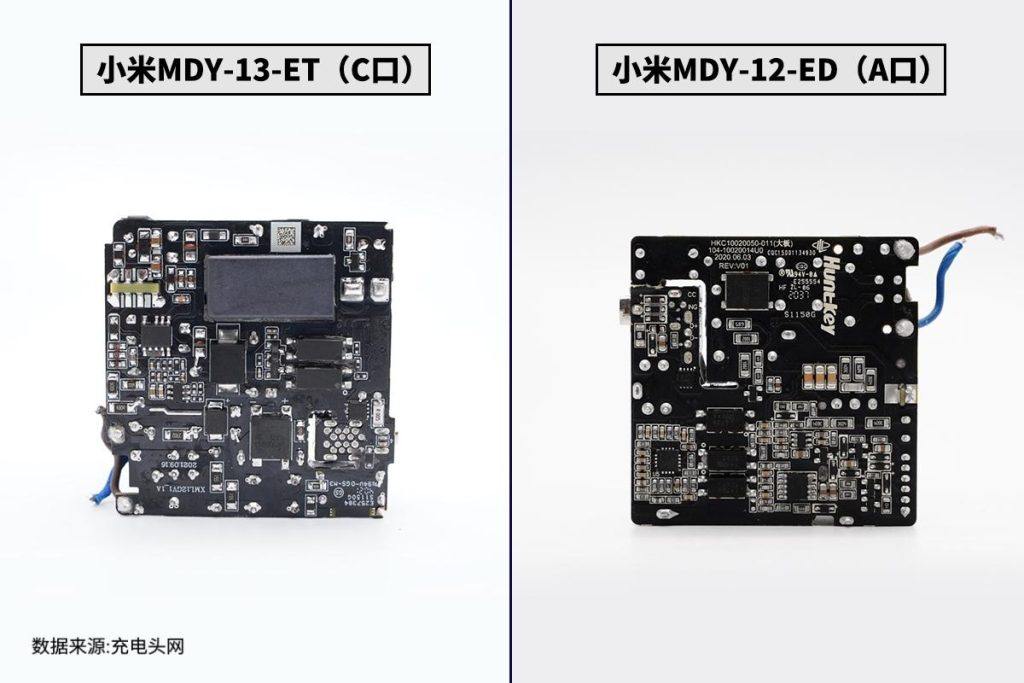

背面布局

MDY-13-ET的电路板背面刻有空，放置平面变压器铁芯，减少整体厚度。MDY-12-ED由于平面变压器水平放置，电路板没有设计路由器空。两个充电器的电路板都有隔离槽，插塑料隔离片绝缘。

做工用料PFC升压控制器

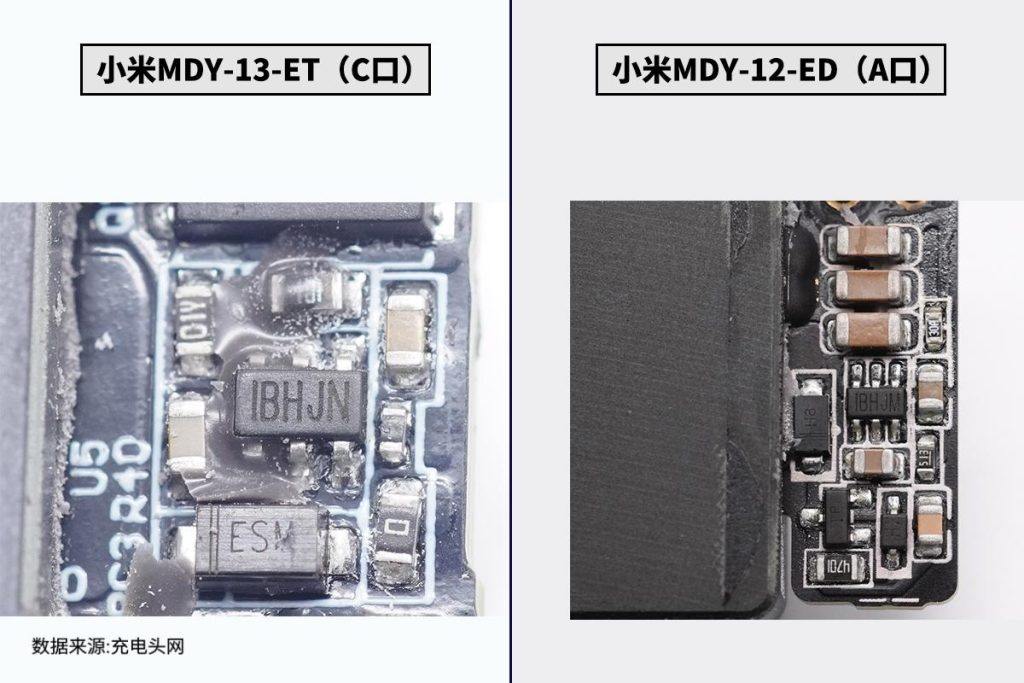

MDY-13-ET的PFC升压控制器印成d9，实际上是硅胶SY5072B。它是一种临界模式PFC控制器，以恒定的导通时间工作。准谐振开关提高效率并优化EMI性能。MDY-12-ED的PFC boost控制器丝印805C其实是德州仪器的UCC28056，也是临界模式，超低空负载功耗。

初级控制器

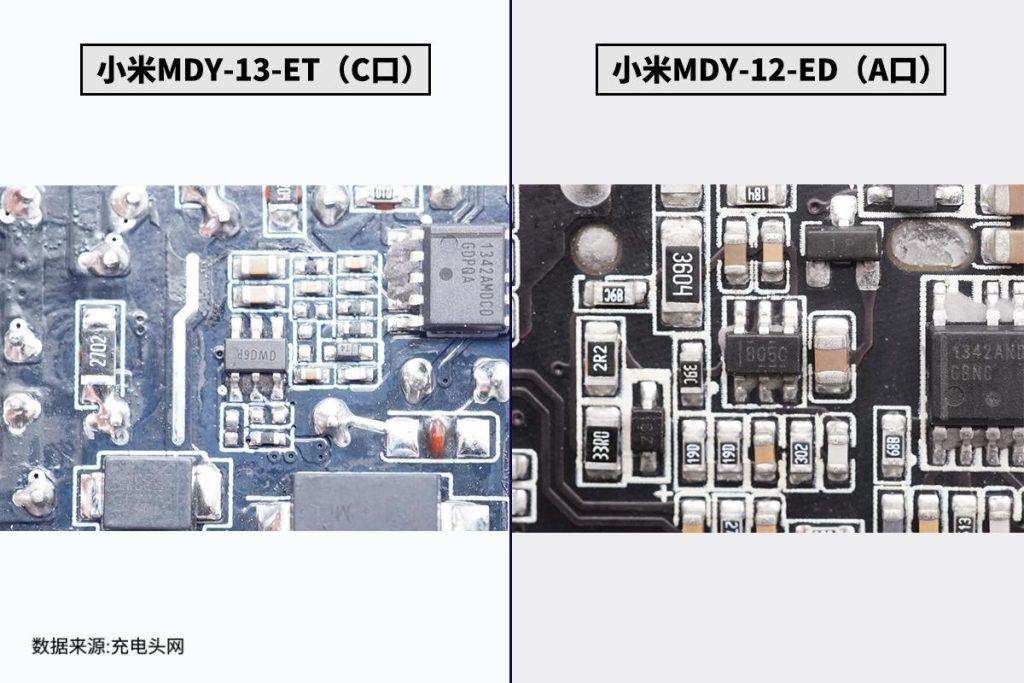

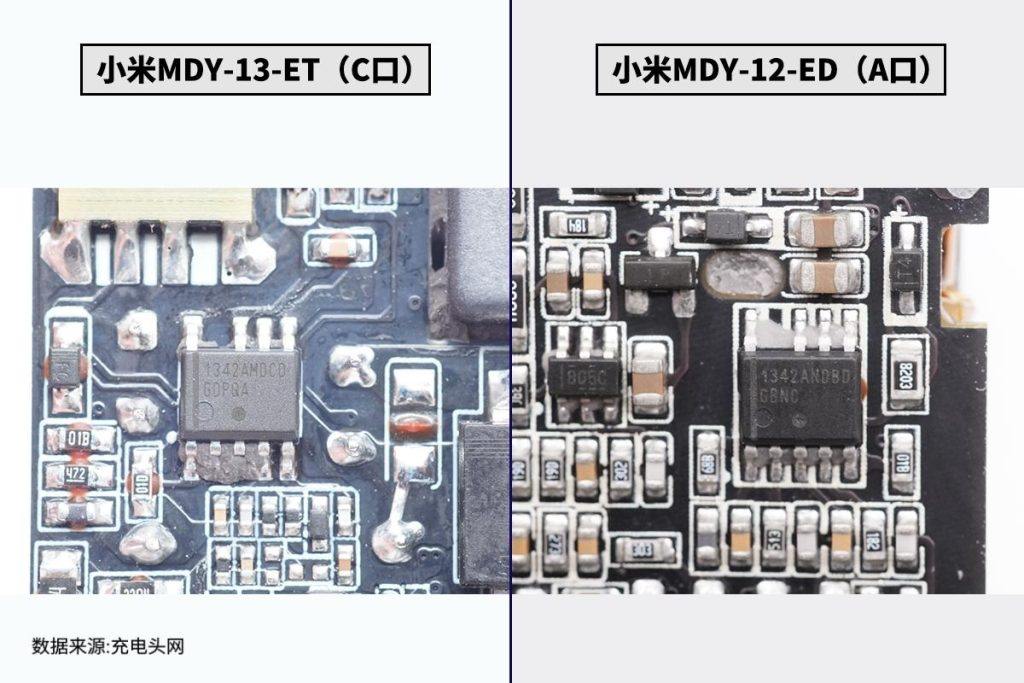

两款充电器均为准谐振反激拓扑，主控芯片为安森NCP1342，内置有源X2电容放电和多重完善保护功能，支持外置热敏电阻进行过热保护。这种高频控制器广泛应用于氮化镓快速充电。

同步整流控制器

两款充电器使用的同步整流控制器为MPS MP6908A，支持DCM、CCM、准谐振、ACF工作模式，最高开关频率600kHz，逻辑级和标准级同步整流管，高低端同步整流，无需辅助电源线圈。

协议芯片

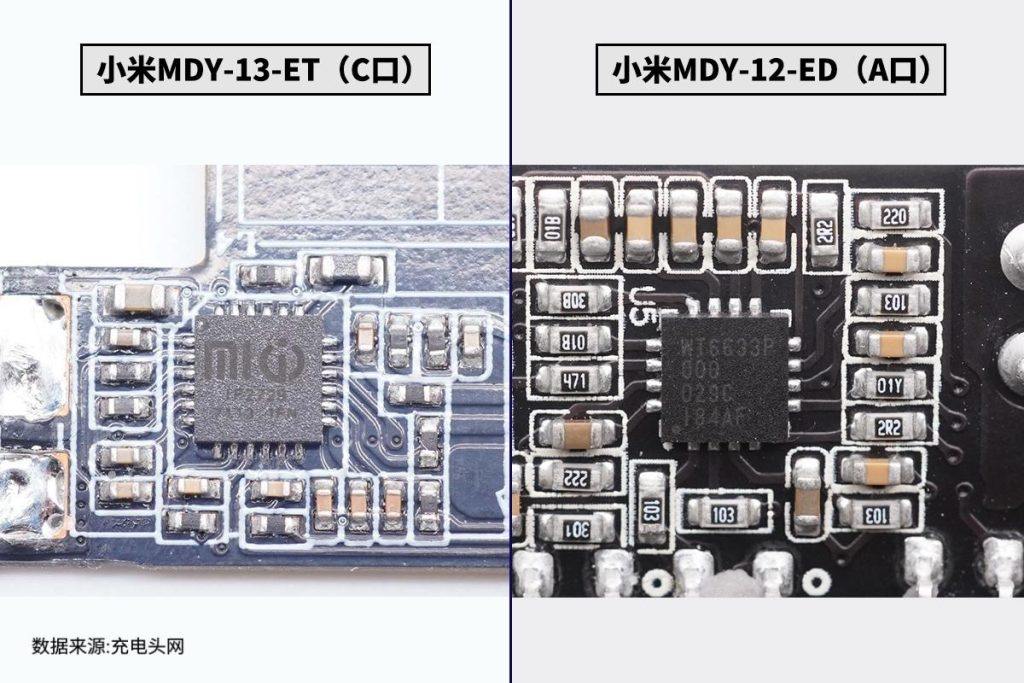

MDY-13-ET内置的协议芯片是EIGIC IP2729，这是一个定制的协议芯片。集成了USB PD、QC3.0和小米120W私秒充电协议，还支持热敏电阻检测温升。MDY-12-ED内置全伟WT6633P协议芯片，支持USB PD快充协议和私有快充协议，还支持热敏电阻进行温度保护。

PFC升压开关管

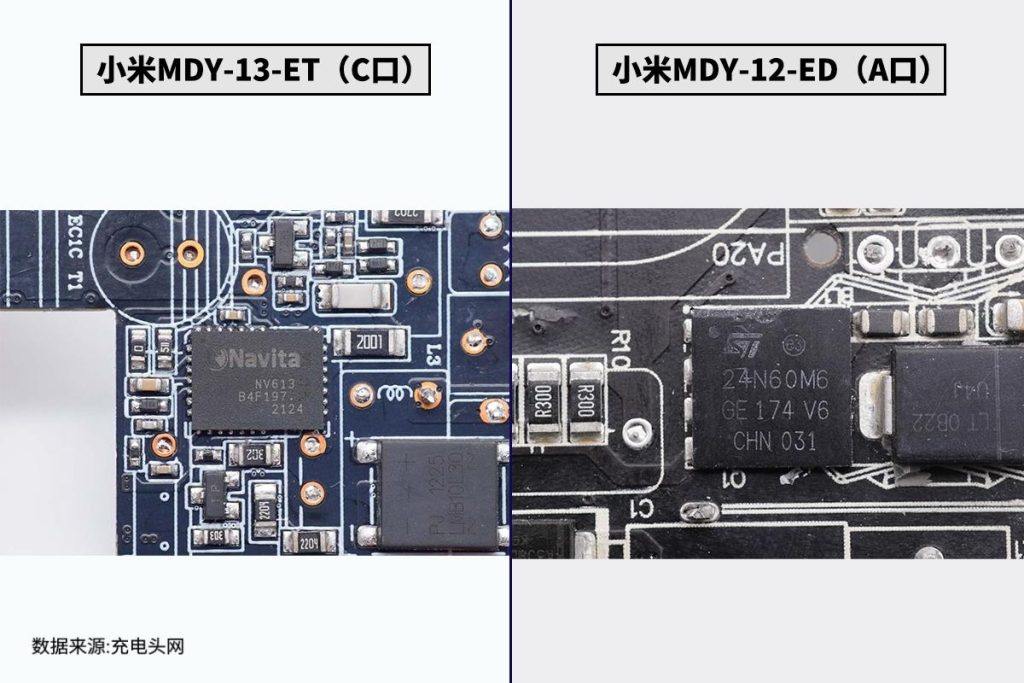

MDY-13-ET采用纳微米氮化镓功率芯片NV6134，内置GaNSense技术，消除了采样电阻带来的损耗，提高了充电器的转换效率。MDY-12-ED采用NMOS意法半导体STL24N60M6，耐压600V，跨阻209mΩ。

初级开关管

由于采用了平面变压器，两个充电器的初级开关管和同步整流管都焊接在平面变压器的PCB上。MDY-13-ET的主开关管与PFC开关管型号相同，也是NV6134。MDT-12-ED中间开关管采用NMOS ST意法半导体STL24N65M2，耐压650V，跨导0.25ω。

同步整流管

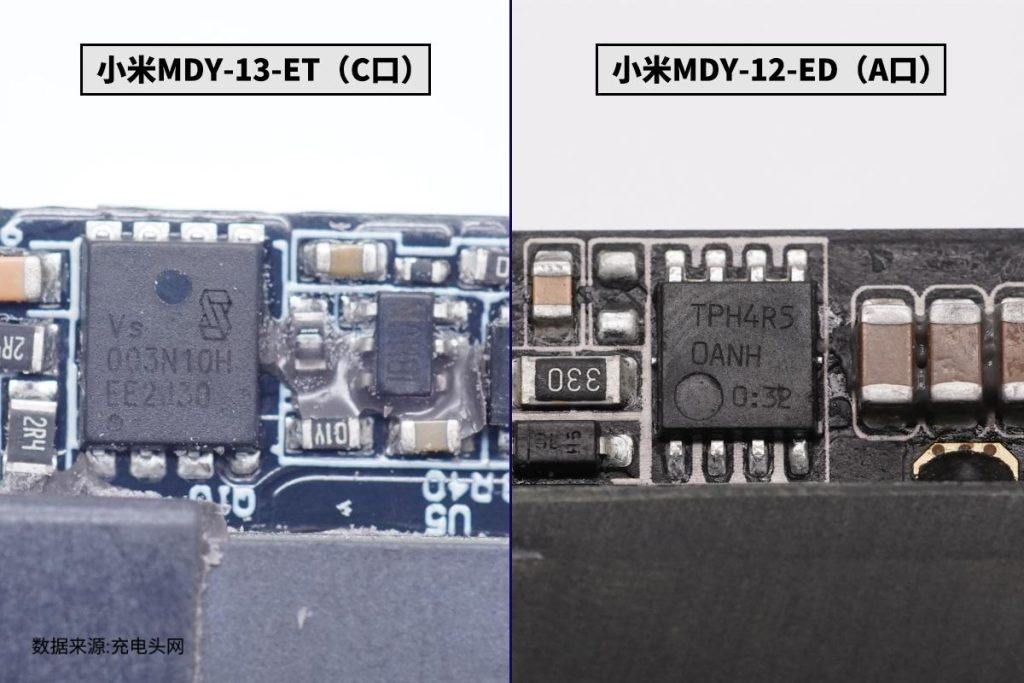

两个充电器的同步整流管焊接在平面变压器的PCB上。MDY-13-ET同步整流器采用NMOS VSP 003n 10h，耐压100V，跨阻3.8mΩ。它由100V逻辑电平驱动，采用PDFN5*6封装。MDY-12-ED同步整流器采用东芝TPH4R50ANH，也是NMOS的，耐压100V，电导3.7mΩ。

电容

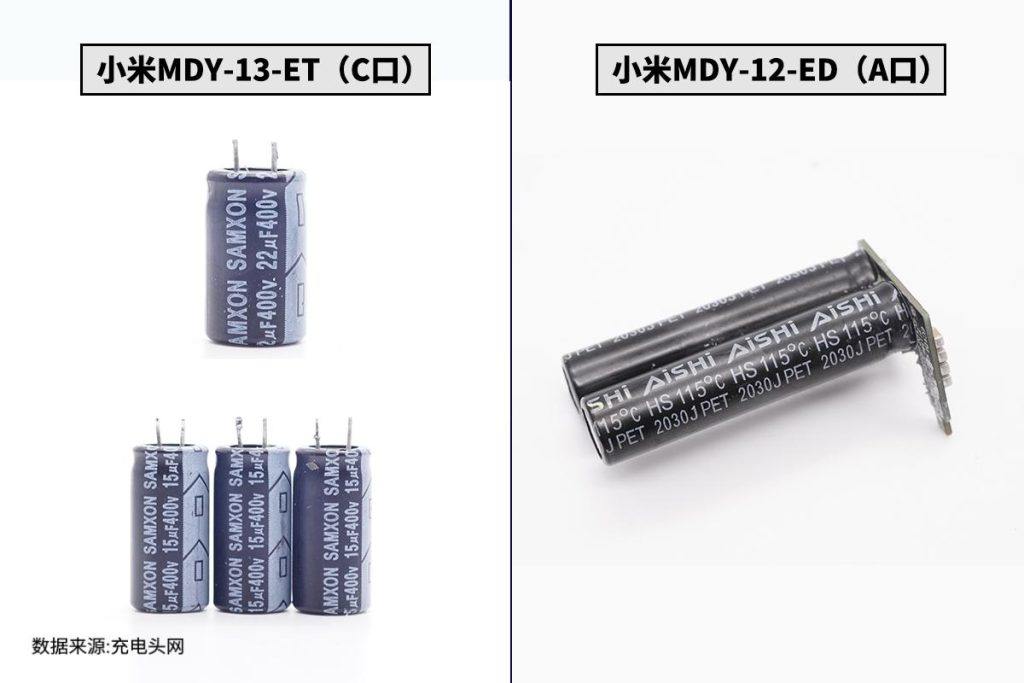

MDY-13-ET采用了四个滤波电容，都是来自SAMXON三个信号，其中三个是400 V 15 μ F .另一个是22μF 400V，总共67μF . mdy 12-ED内置两个艾氏笔形电解电容，焊接在一个小PCB板上，规格为400 V 56 μ F .两个电容并联，总容量为112 μ F

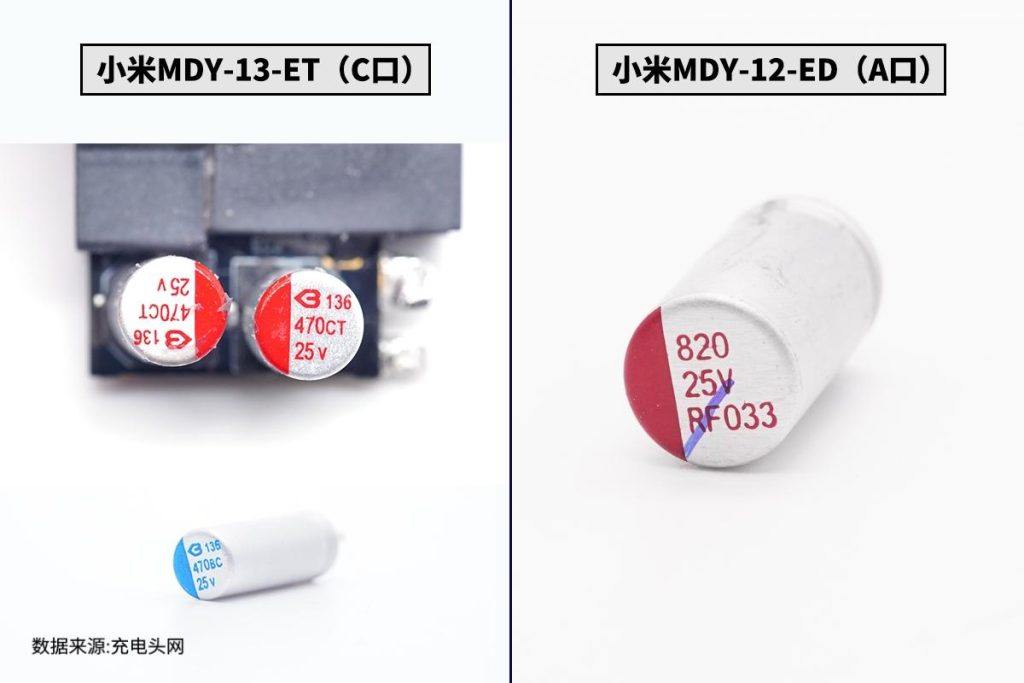

MDY-13-ET使用三个绿宝石固态电容器进行滤波，两个贴片与一个串联电容器相结合。规格都是470μF 25V。MDY-12-ED使用了规格为820μF 25V的Berrykey RF系列固态电容。

产品性能协议

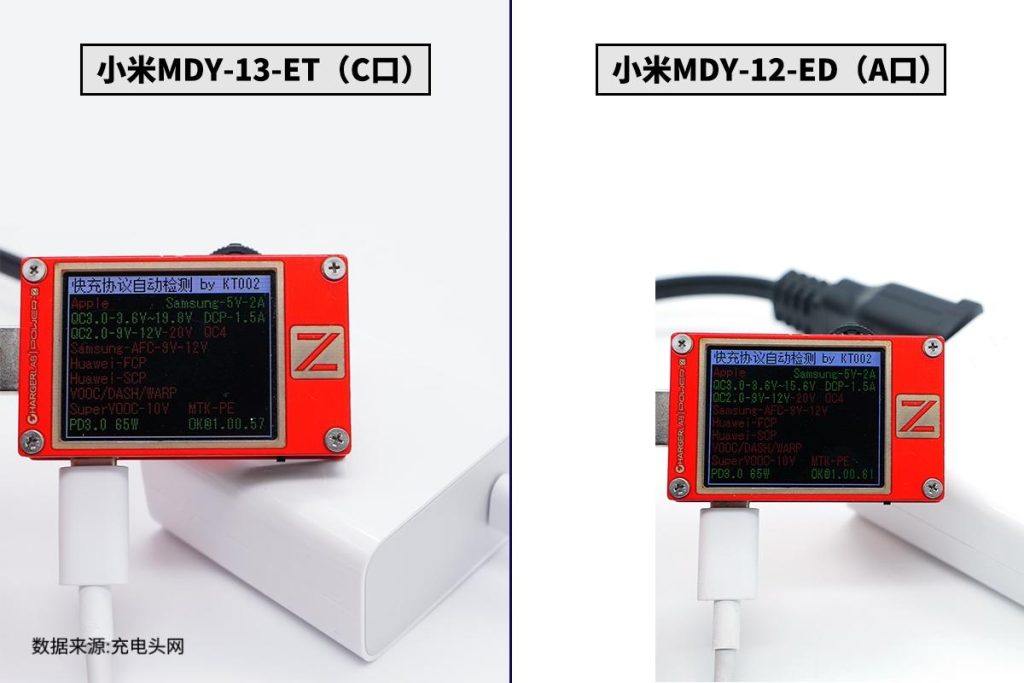

经ChargerLAB POWER-Z KT002测试，小米MDY-13-ET和小米MDY-12-ED兼容协议相同，均支持QC2.0/3.0和PD3.0快充协议。

PDO

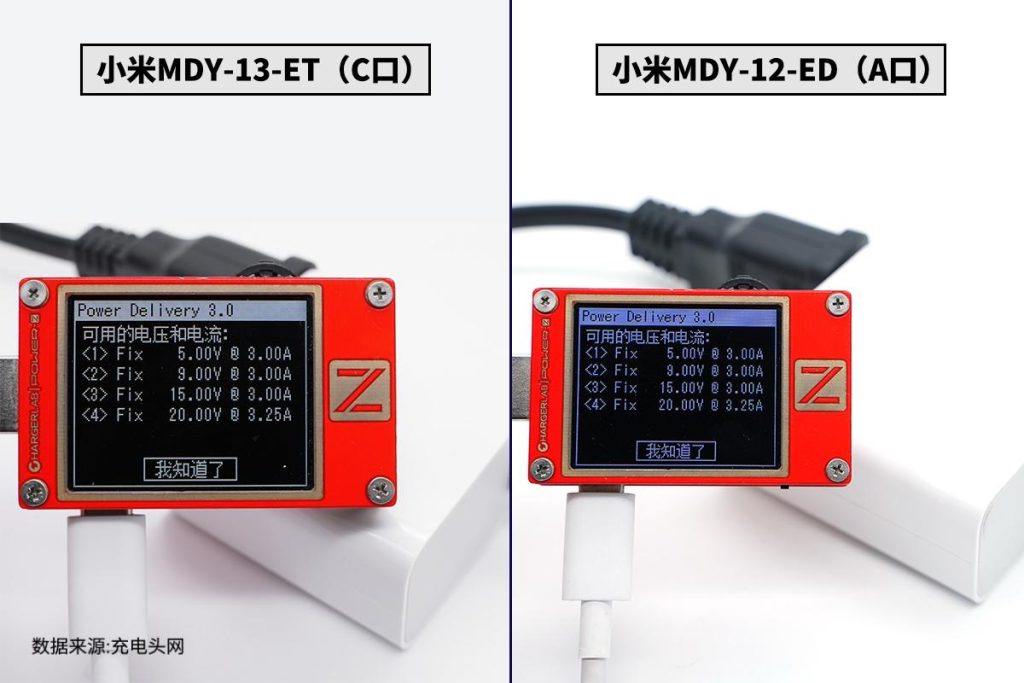

PDO消息显示两个充电器电压档位相同:5V3A，9V3A，15V3A，20V3.25A

充电头网总结

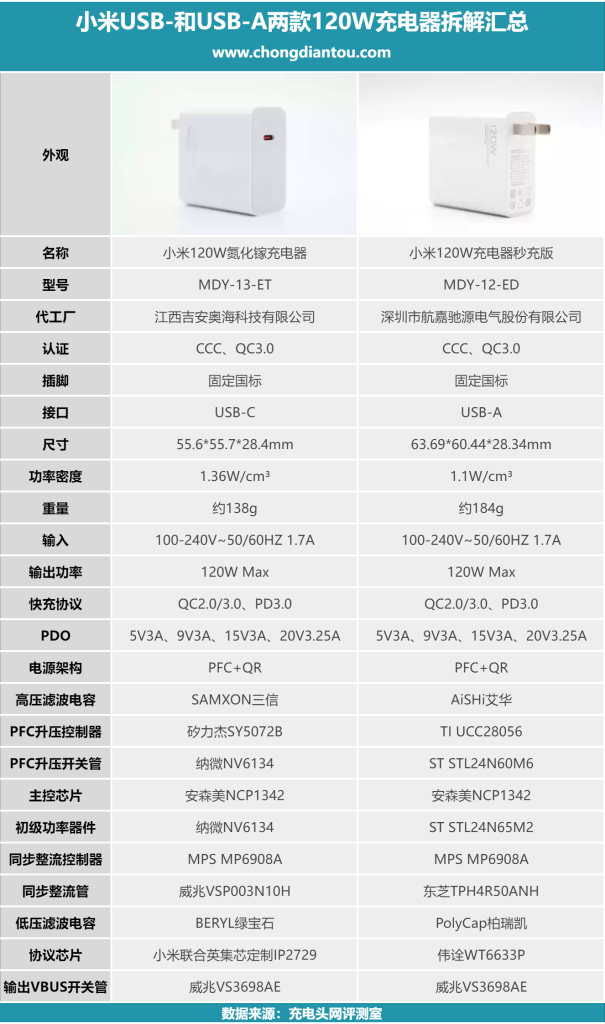

最后附上小米的两张充电器表，方便大家对比产品之间的差异。

通过对比可以看出，内置氮化镓的MDY-13-ET充电器体积明显缩小。这是因为氮化镓的高开关速度可以显著提高充电器的工作频率，从而减小变压器等磁性元件的体积。同时两款充电器都内置了平面变压器，可以提高散热性能。平面变压器的PCB也可以用来焊接开关管和同步整流器件，进一步提高充电器中空的利用率，提高充电器的功率密度。

充电器内部开关电源的第一级方案也是一样的，就不多介绍了。纳米GaNSense GaN功率芯片NV6134支持无损电流采样，不需要传统的电流检测电阻，既节省了PCB占用面积，又消除了采样电阻带来的损耗，提高了充电器的效率。协议方面，MDY-13-ET充电器采用小米和英飞凌定制的IP2729协议芯片，支持私有和标准快充协议。
