免费流程图软件(有没有免费的流程图软件)
1.流程图工具的比较
比较我用过的流程图工具:
Microsoft Visio - 付费 a. 优点：功能最强大的流程图工具 b. 缺点：Mac/Linux 只有在线版，无客户端Draw.io 免费 a. 优点：在线 / 离线(支持 Windows / Mac / Linux/ Chrome OS)，可自由选择存储位置 b. 缺点: 协作能力差(可通过保存至 Google Drive / Github / GitLab 来协作)Process On - 免费 a. 优点：在线，支持协作，模板较丰富 b. 缺点：必须登录才可以使用。免费版仅支持 9 个文件，无法从外部导入可编辑文件
出于安全考虑，公司不允许使用在线工具。Visio公司不会买，呵呵。
所以其实没得选，就画吧. io
二。下载

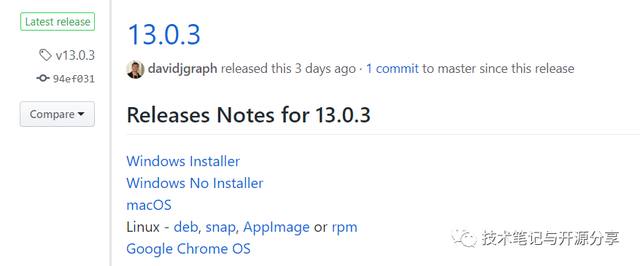

Draw.io是开源的，可以直接从github下载安装包。
我已经下载了。如果不方便，可以从这里下载:
关注公众-公众号:技术笔记和开源共享
发送抽奖下载链接。
三。使用
基本绘图操作
简单流程图模板

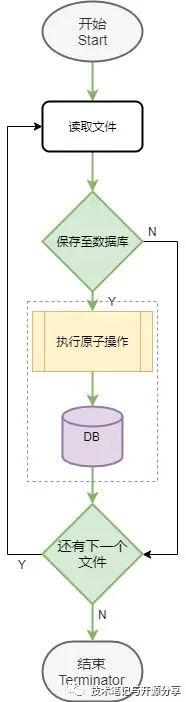

上图显示了一个简单的流程图模板，其中包含几个要点:
基本形状: 包括开始 [Start]（圆形或椭圆形） 和结束[Terminator]、处理步骤[Process]（矩形）、判断条件[Decision]（菱形）、子流程/或多个步骤集合（图示的橙色带竖线矩形，此图形在 General 图形集合面板）, 总结起来就是有始有终, 有步骤有循环关键文字标识: 对于有歧义的图形应该明确标识其属性。例如，左侧的数据库圆柱体也可能用了缓存或其他存储介质。如果使用了判断条件图形，条件转向必须明确标识 (如, Y/N)。颜色或大小标识相同组件： 注意不要使用高饱和度颜色或非纯色, 推荐使用格式面板的默认颜色 a. 同等职能组件同颜色：左侧图用紫色标识存储介质，绿色标识判断条件，橙色标识子流程/步骤，假如图中出现了文件库，也应该用紫色标识，以便于快速定位。 b. 相同流程箭头同颜色：左侧图还使用绿色加粗箭头标识了主流程，假如出现了多个是否判断，还可以用红色统一标识否的情况 c. 多个步骤构成一个功能可以圈选标识
对于功能复杂的流程图，比如整体结构的流程图，当圈选仍无法表达清楚时，可以考虑增加泳道，使模块界限更加明显。记住，泳道是为跨职能流程图设计的。

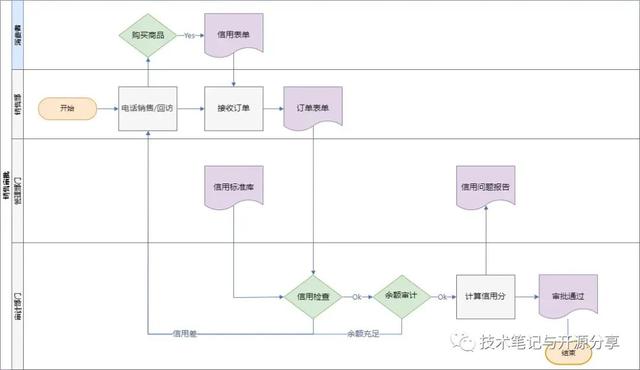

泳道的基本构成
lane由跨职能流程图的标题、职能或模块以及每个lane的具体流程组成。需要标明车道的池名，以及每条车道的名称。同样，功能或模块相似的车道也可以用相同的颜色标注。

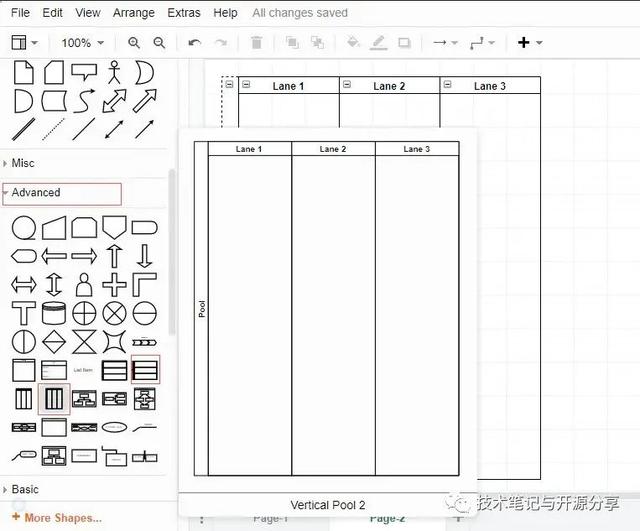

您可以在Draw.io左侧的高级面板中找到通道的图形
移动和更改泳道位置
在Draw.io中，不能直接通过拖动来移动泳道，这会导致泳道覆盖或离开整个池。正确的做法是在拖动的同时按住Alt键，然后拖动到期望的位置松开。
